تعمیر پکیج ⚡ 0 تا 100 تعمیر انواع پکیج دیواری

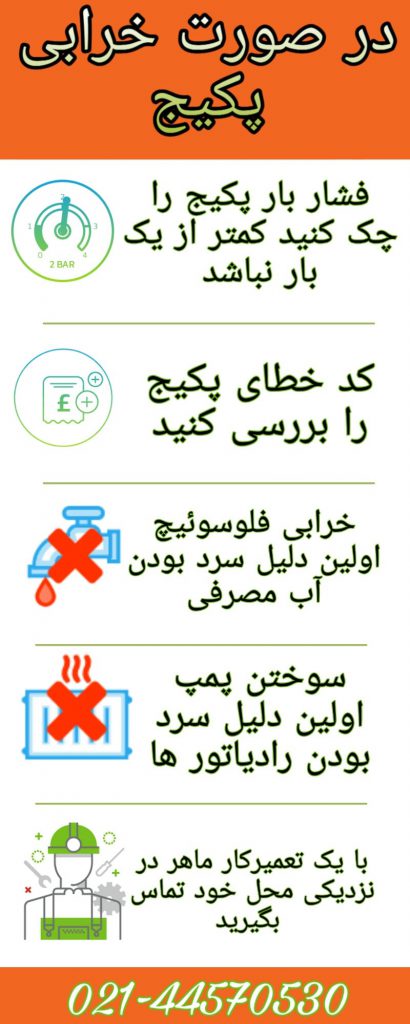

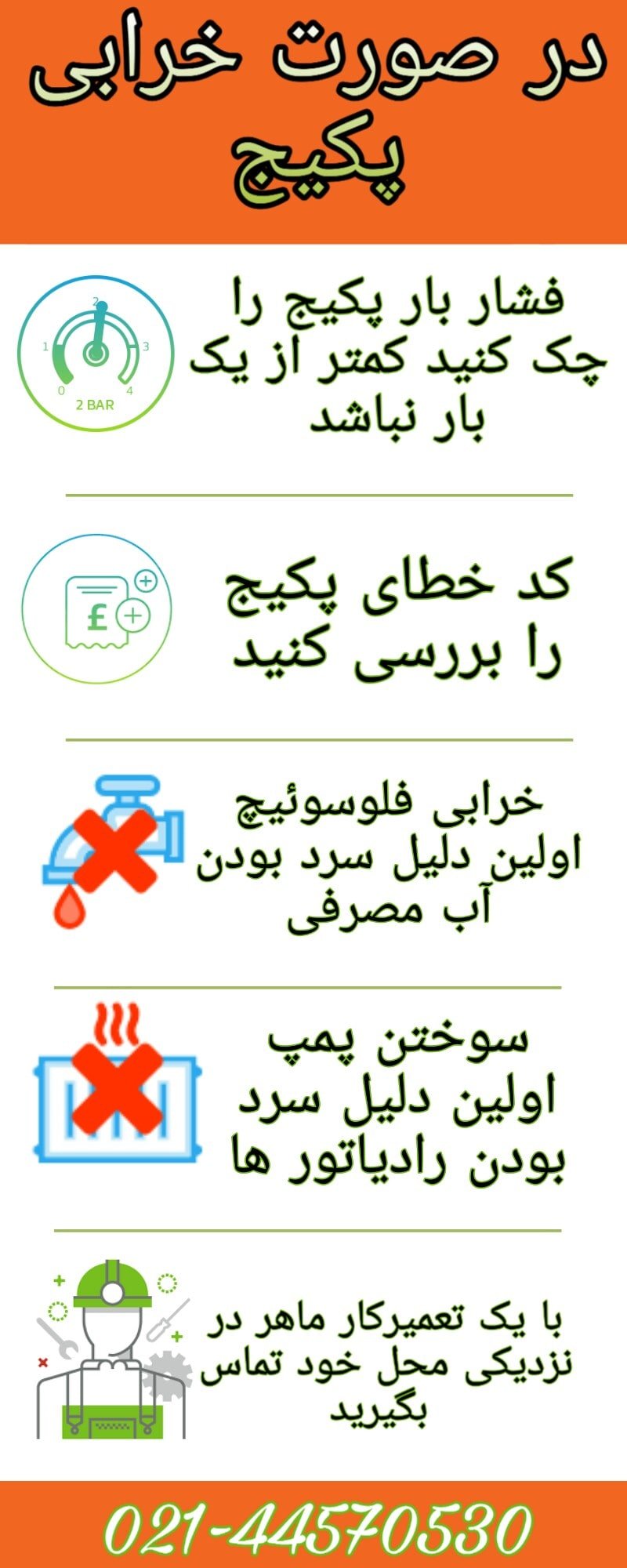

در تصاویر گیف زیر مختصراً موضوع بعد از خرابی پکیج چه باید کرد شرح داده شده است

مهمترین دلیل خاموش شدن در تعمیر پکیج

فشار بار پکیج مهمترین دلیل خاموش شدن: مهمترین دلیل خاموش شدن در انواع پکیج دیواری معمولا کم شدن فشار بار پکیج میباشد که توسط پرشر سوئیچ آب شناسایی شده و اقدام به قطع کامل عملکرد پکیج خواهد شد .
جهت رفع این مشکل باید شیر پرکن که در زیر پکیج قرار گرفته را باز کنید تا عقربه فشار روی 1/5 بار برسه و سپس ببندید .

چک کردن عقربه فشار بار: باید این نکته را خدمت شما عرض کنم که در صورت خرابی پکیج قبلا از هر اقدامی فشار بار پکیج را چک کنید که عقربه آن زیر عدد ۱ نباشه . یکی از دلایل اصلی از کار افتادن پکیج پایین بودن فشار بار پکیج میباشد .

روش بالا بردن فشار بار پکیج:

برای بالا بردن فشار بار پکیج اگر اولین بار است که قصد انجام این کارو دارید به روش زیر عمل کنید :
قبل از هر اقدامی میبایست قطعه ای به نام شیر پرکن را در پکیج پیدا کنید . این قطعه در زیر پکیج قرار گرفته است و برای مشاهده آن حتما میبایست خم شوید و زیر پکیج را مشاهده کنید .

شکل ظاهری شیر پرکن: شیر پرکن دارای ولوم پلاستیکی به رنگ مشکی و یا آبی میباشد .

شما باید ولوم شیر پرکن را در خلاف جهت عقربه های ساعت بچرخانید تا زمانی که عقربه فشار پکیج روی 1/5 بار برسد و سپس آن را محکم ببندید .

نکته : حتما قبل از ترک محل از بسته بودن کامل شیر پرکن اطمینان حاصل یابید .

دلایل بالا نرفتن فشار بار پکیج بعد از باز کردن شیر پرکن

• کم بودن فشار آب ساختمان و بالا نرفتن عقربه فشار : اگر فشار آب سرد ساختمان کم باشد ، فشار بار پکیج بالا نمی‌رود و مطمئنا در مواقع کم بودن فشار آب ساختمان اگر چند ساعت هم شیر پرکن را باز بگذاریم عقربه گیج فشار تکان نمی‌خورد

راه حل: زمانی که فشار آب سرد کم است بهتره شیر پرکن را فعلا ببندید و تنظیم فشار بار را به زمان دیگری که فشار آب سرد ساختمان مناسب است موکول کنید ، بهتره در ساعات پایانی شب این کار را انجام دهید .

• گرفتگی نافی شیر پرکن: در مواردی ممکن است نافی شیر پرکن رسوب بگیرد و باعث بالا نرفتن فشار بار شود ، داخل شیر پرکن دو سوراخ ریز وجود دارد که مسیر آب مصرفی را به مدار گرمایش وصل میکند (هنگام باز کردن شیر پرکن) اگر یکدام از این سوراخ ها رسوب بگیرد فشار بالا نمی‌رود

راه حل : شیر ورودی آب را ببندید و بعد از باز کردن شیر پرکن توسط آچار ۱۳ یا ۱۴ بوسیله یک سوزن بلند دو سوراخ داخل شیر پرکن را از رسوب خالی کنید و برای اطمینان با یک سرنگ مقداری دیسکلر داخل این سوراخ ها (با سوزن سرنگ) تزریق کنید و شیر پرکن را سر جایش ببندید و چک کنید آیا فشار پکیج بالا می‌رود یا خیر

• رسوب گرفتن سر سیم مانومتر: گیج فشار یا مانومتر پکیج رسوب گرفته است و در واقع فشار بالا رفته ولی چون گیج رسوب گرفته ما تصور می‌کنیم فشار روی صفر است ، در این حالت اگر شیر پرکن را زیاد باز بگذاریم بعد از مدتی با وجود اینکه عقربه روی صفر است آب با فشار زیاد از شیر اطمینان خارج می‌شود

راه حل : گیج فشار بار یا به عبارتی مانومتر پکیج ا دنبال کنید یک سیم مسی دارد و انتهای آن جایی که سیم به بلوک پکیج بوسیله یک خار فلزی و یا مهره ، متصل شده است را پس از باز کردن خار یا مهره ، سر نافی سیم مسی مانومتر به طور قطع مملو از رسوب شده است که بوسیله یک سوزن آن را تمیز کنید و همچنین میتونید آن قسمت را داخل یک ظرف دیسکلر برای دقایقی قرار دهید تا تمیز شود

• اگر فشار بار زیاد بالا رفت : اگر با باز کردن شیر پرکن حواستان نبود و عقربه از ۲ بار گذشت و دستگاه شروع به نشتی آب کرد ، ابتدا شیر پرکن را کامل ببندید و سپس از شیر هواگیری یکی از رادیاتورها کمی آب تخلیه کنید تا عقربه فشار بار به حد ۱/۵ بار برسد.

نحوه هواگیری یا تنظیم فشار بار در تعمیر پکیج

آموزش آموزش هواگیری و یا تنظیم فشار بار پکیج معمولا اولین موضوعی است که مصرف کنندگان پکیج دیواری باید به خوبی یاد بگیرند زیرا اولین و مهمترین دلیل از کار افتادن انواع پکیج دیواری کم شدن فشار بار پکیج میباشد . پس با این تفسیر بعد از این که متوجه از کار افتادن پکیج شدید و اولین مسئله ای که باید از اون اطمینان پیدا کنید تنظیم بودن فشار بار پکیج است .

زمانی که مقداری از آب سیستم به دلیل تبخیر و یا … کمتر از حد استاندارد شود برای این که به قطعات پکیج آسیب نرسد قطعه ای به نام پرشر سوئیچ آب عملکرد کل سیستم را مختل میکند تا
زمانی که فشار بار پکیج و یا آب مدار سیستم توسط مصرف کننده تنظیم شود و به حد استاندارد برسد .

مراحل روشن کردن پکیج بعد از تنظیم فشار بار

• • اتصال برق : دقت کنید دو شاخه برق وصل باشد ، اگر پکیج هیچ عکس العملی نداشت و هیچ چراغی روشن نبود ممکنه دو شاخه برق قطع باشد .
  • باز بودن گاز : شیر ورودی گاز اصلی باز باشد , دقت کنید شیر ورودی گاز اصلی و
  • باز بودن شیرهای پکیج: همچنین کلیه شیر های زیر پکیج در وضعیت وصل قرار گرفته باشند

آموزش عیب یابی و تعمیر پکیج

اولین گام برای آموزش عیب یابی و تعمیر پکیج می‌باشد

عیب یابی پکیج:  عیب یابی پکيج مهمترین قسمت آموزش می‌باشد که برای آشنایی با روش عیب یابی انواع پکیج دیواری به صورت زیر عمل کنید :

کد خطا در پکیج دیواری: در انواع پکیج دیواری در صورت بروز هر گونه مشکل برد الکترونیک توسط علائمی به ما گزارش ایراد بوجود آمده را می‌دهد و ما به این صورت سریعا سراغ مشکل بوجود آمده رفته و آن را برطرف میکنیم.

احتمالا سوال شما الان این است که این علائم چیست و چطور در تعمیرات انواع شوفاژ دیواری کاربرد دارد ؟ در جواب باید بگم این علائم در اصطلاح عموم کد خطا و یا ارور شناخته می شود و در دستگاه‌های مختلف این علائم متفاوت می‌باشد.

انواع پکیج از نظر کد خطا: قبل از هر چیزی باید انواع پکیج دیواری را تقسیم بندی کنیم : پکيج های دیواری از لحاظ نشان دادن کد خطا به دو دسته تقسیم می‌شوند :

• • 1. پکيج های دیواری آنالوگ : در این نوع از پکيج ها کد خطا بوسیله چشمک زدن برخی از چراغ های روی پانل مشخص می‌شود
    2. پکيج های دیواری دیجیتال : در این مدل از پکيج ها کدهای خطا بوسیله حروف و اعداد لاتین که روی نمایشگر ظاهر می شود شناسایی می‌شود

روشن شدن یا چشمک زدن چراغ روی پانل نشانه کد خطا است: پس اگر دستگاه شما دارای نمایشگر دیجیتال نیست در هنگام بروز هر مشکلی باید دقت کنید کدام چراغ ها چشمک می‌زنند و یا روشن شده است، مثلا در پکیج آنالوگ ایران رادیاتور چشمک زدن چراغ های 40 و 70 به معنای کمبود فشار بار می‌باشد و البته همین مشکل در پکیج دیجیتال ایران رادیاتور با کد خطای E1 روی نمایشگر دیجیتال مشخص می‌شود
اولین گام عیب یابی پکیج شناسایی کد خطا و بررسی ارور پکیج میباشد.

انواع کد خطای پکیج: پس همونطور که گفتم کد خطا و ارور اکثر پکیج های دیواری معمولا به دو صورت به ما اعلام می‌شود :

• • 1. در پکیج های آنالوگ کد خطا با چشمک زدن چراغ هایی روی پانل پکیج نشان داده می‌شود
    2. در پکیج های دیجیتال کد خطا با حروف و اعداد لاتین روی نمایشگر ظاهر میشود

کاربرد کد خطا و یا ارور در دستگاه شوفاژ دیواری

کد خطای پکیج دیواری به علائمی گفته می‌شود که توسط برد الکترونیک برای عیب یابی مشکل دستگاه به ما نشان داده می‌شود، ولی اگر بخوام شفاف‌تر توضیح بدم به این صورته :

کار اصلی برد پکیج: برد الکترونیک پکیج دیواری که به عبارتی مغز دستگاه می‌باشد روی عملکرد تمام قطعات پکیج نظارت دارد، این نظارت بوسیله سنسورهایی صورت می‌گیرد که در نقاط مختلف پکیج وجود دارد و در مواقع بروز مشکل در قسمتی از پکیج برد کنترل توسط این سنسورها به وجود عیب پی برده و برای اینکه به مصرف کننده اطلاع دهد که عیب مورد نظر از کدام قسمت می‌باشد اگر پکیج دیجیتال باشد با مشخص کردن حروف و اعداد لاتین روی نمایشگر و اگر پکیج آنالوگ باشد بوسیله چشمک زدن برخی از چراغ ها اطلاع می‌دهد.

اولین مرحله عیب یابی و تعمیر پکیج

دوستان عزیز همانطور که همیشه عرض کردم بررسی کد خطای پکیج و یا به عبارتی ارور پکیج اولین مرحله از عیب یابی پکیج می‌باشد

به عنوان مثال : پکیج ارور میدهد و آب سرد است ، در این حالت چون اولویت با رفع کد خطا می‌باشد ابتدا باید ارور پکیج برطرف شود نه اینکه سراغ دلایل سرد بودن آب برویم.
جهت عیب یابی نیز به همون طریق که عرض کردم یعنی مراجعه به صفحه عیب یابی پکيج با کدهای خطا علت بوجود آمدن کد خطا را بررسی و اقدام به رفع آن نمائید

عیب یابی پکیج دیواری اولین مرحله آموزش تعمیر پکیج

به طور کلی ما در سیستم شوفاژ دیواری دو نوع عیب داریم ّ:

1. ایراداتی که کد خطا دارند : اول معایبی که توسط برد الکترونیک شناسایی شده و بوسیله کد خطا به شما اعلام میشود . البته این کد خطا در پکیج آنالوگ با چشمک زدن یک یا چند چراغ مشخص می‌شود و در پکیج های دیجیتال این کد خطا روی مانیتور ظاهر میشود .
2. ایراداتی که بدون کد خطا بروز می‌کنند : این ایرادات را باید به صورت تجربی و با در نظر گرفتن نحوه عملکرد پکیج شناسایی کنیم چون معمولا هیچ کد خطایی با ایرادات نشان داده نمیشود ، به عنوان مثال آب مصرفی سرد و گرم می‌شود

البته باید توجه کنید هر عیب پکیج که باعث از کار افتادن دستگاه شود به طور قطع دارای کد خطا می‌باشد

گرم نشدن رادیاتورها با وجود روشن بودن شعله

مشکل

• • • بررسی کد خطا: اولین مرحله بررسی کد خطا می‌باشد
    • شیر بسته: بسته بودن مسیر رفت و برگشت رادیاتورها
    • ایرونت پمپ بسته: وجود هوا در درون سیستم
    • پمپ جام : عدم گردش پمپ
    • فشار بار کم : فشار بار دستگاه کم است
    • رفت و برگشت اشتباه: شیلنگ های رفت و برگشت برعکس بسته شده است

راه حل

• • • مراجعه به دفترچه راهنما: کد خطای نشان داده شده را با مراجعه به دفترچه راهنمای پکیج بررسی کنید
    • باز کردن شیر : باز کردن والو رفت و برگشت رادیاتورها
    • هواگیری رادیاتور و پکیج: هواگیری کلیه رادیاتورها و باز کردن ایرونت پمپ
    • پیچ دو سو باز شود : بررسی عملکرد پمپ و پروانه آن
    • تنظیم فشار: بالا بردن فشار بار از طریق شیر پرکن
    • محل شیلنگ اصلاح: دقت کنید اگر هنگام کار کردن پکیج رادیاتورها از شیر پایین شروع به گرم کردن میکند در این حالت شیلنگ ها اشتباه بسته شده و همین موضوع باعث گرم نشدن برخی از رادیاتورها می‌شود نسبت به جابجا کردن شیلنگ های زیر پکیج اقدام کنید

مشکلات اصلی سرد بودن رادیاتور شوفاژ

• سرد بودن رادیاتور بعد از هواگیری باشه
• یا گرم نشدن رادیاتور پکیج
• همچنین هوا گرفتن رادیاتورها
• یا سرد بودن قسمت پایین رادیاتور
• یا اینکه رادیاتورها گرمای مطلوبی ندارند

دلایل دیگر گرم نشدن رادیاتور در تعمیرات پکیج :

• • • بسته بودن شیرهای رفت و برگشت و یا شیر رادیاتور
    • سوختن پمپ سیرکولاسیون و یا گیرپاژ بودن آن
    • سوختن شیر موتوری
    • کثیف بودن توری صافی برگشت و یا مدار سیستم
    • کم بودن ارتفاع شعله
    • معیوب بودن سنسور مدار گرمایش
    • وجود هوا داخل مدار رادیاتور شوفاژ

علت گرم نشدن آب مصرفی در تعمیرات پکیج :

قبل از هر اقدامی جهت برطرف کردن عیب گرم نشدن آب مصرفی پکیج باید به طور واضح ایراد پکیج را شناسایی کنید.

به طور معمول دلایل گرم نشدن آب مصرفی در انواع پکیج دیواری برای افراد ممکن است به این معانی تعریف شود :

• • 1. سرد بودن کامل آب مصرفی پکیج
    2. ولرم بودن آب مصرفی پکیج
    3. سرد و گرم شدن مکرر آب مصرفی پکیج

الف. در صورتی که آب مصرفی پکیج به طور کامل سرد باشد نیز دو حالت پیش روی شما هست :

1. وقتی شیر آبگرم را باز است هیچ عکس العملی روی پکیج مشاهده نمی‌شود. در این حالت بدین معناست که سنسوری که وظیفه دارد به برد الکترونیک اعلام کند که آب مصرفی باز است خراب است،

فلوسوئیچ ، فلومتر ، فلورگلاتور : این سنسور که در برخی مدل ها فلوسویچ و در برخی مدل ها فلومتر می‌باشد در مسیر آب ورودی به پکیج قرار دارد و با حرکت آب سیگنالی را به برد می‌دهد و سپس تغییری را روی پانل دستگاه شما متوجه می‌شوید ، البته قطعه دیگری در برخی از دستگاه ها این وظیفه را دارد با نام فلورگلاتور که عملکرد آن کاملا شبیه به فلوسوئیچ است با ظاهری متفاوت

چشمک زدن چراغ در پکیج آنالوگ : در پکیج های آنالوگ چشمک زدن جفت جفت چراغ های روی پانل به معنای این است که سنسور وظیفه خود را درست انجام داده است و اگر با باز بودن آب ر پکیج ایران رادیاتور چراغ ها جفت جفت چشمک نزد یعنی یا فلوسویچ خراب است و یا فلومتر

تعمیر مشکل فلوسوئیچ : جهت تعمیر و رفع این عیب قبل از اینکه اقدام به تعویض فلوسویچ یا فلومتر نمایید با یک ترفند حرفه‌ای در 80 درصد مشکل برطرف خواهد شد.

روش تعمیر فلوسوئیچ : به این صورت که در زمان سرویس پکیج و برای حل مشکل فلوسوئیچ ابتدا آب ورودی پکیج را بسته و سپس شیلنگ های آب سرد و گرم زیر پکیج را باز کنید (شیلنگ های سایز 1/2 که از شیلنگ های شوفاژ کوچکتر هستند) سپس این دو شیلنگ را به صورت بلعکس ببندید و آب ورودی را باز کنید و یک شیر آبگرم را در منزل باز کنید و بعد از چند بار قطع و وصل آب ورودی شیلنگ ها را سر جایشان ببندید.

به احتمال قوی با این ترفند مشکل فلوسویچ یا فلومتر حل خواهد شد. دلیل رفع مشکل به این خاطر است که در اکثر مواقع پروانه فلوسویچ و آهنربای فلومتر به دلیل رسوب گیر می‌کند و دیگه حرکت نمی‌کند با این کار شما مسیر آب را برعکس کرده و اگر گیر باشد صد در صد برطرف خواهد شد.

2. حالت بعدی که آب مصرفی به طور کامل سرد میباشد زمانی است که سنسور تشخیص باز بودن آب عمل کرده و به عنوان مثال در پکیج ایران رادیاتور چراغ ها جفت جفت چشمک می‌زنند ولی باز آب مصرفی سرد میباشد.

این مسئله نیز دو حالت دارد :

• • 1. یا چراغ شعله پکیج (چراغ نارنجی) روشن است و آب مصرفی سرد است که در این حالت مشکل از بایپاس می‌باشد
    2. یا چراغ شعله روشن نمی‌شود که در این حالت نیز احتمال خرابی سنسور آن تی سی مصرفی و یا احتمالا پرشر سوئیچ هوا مشکل خواهد داشت.

علت سرد و گرم شدن آب مصرفی در تعمیر پکیج :

یکی از شایع ترین مشکلات اکثر مصرف کنندگان پکیج مشکل نوسان دمای آب مصرفی میباشد دلایل زیادی باعث علت سرد یا گرم شدن آب مصرفی پکیج می‌شود که البته در گذشته در مقاله ای جداگانه به صورت مفصل تحت عنوان علت سرد و گرم شدن آب پکیج توضیح داده ایم ، ولی به صورت خلاصه عرض میکنم :

• • 1. گرفتگی مبدل ثانویه : رسوب داشتن مبدل صفحه ای یا ثانویه در پکیج دو مبدل
    2. کم و زیاد شدن فشار آب: نوسان داشتن فشار آب ورودی ساختمان به دلیل تنظیم نبودن پمپ فشار آب ساختمان یا باد نداشتن منبع آن
    3. خرابی فلورگلاتور: خرابی فلوسوئیچ در مواردی که آب داغ میشود و به محض اینکه قصد مخلوط کردن با آب سرد را دارید آب کاملا سرد میشود
    4. خرابی پرشر دود : معیوب بودن پرشر سوئیچ هوا
    5. معیوب بودن NTC : خرابی سنسور ان تی سی آب مصرفی و عدم صحیح تشخیص دمای آب گرم
    6. تنظیم نبودن شعله : زیاد بودن شعله بلند دستگاه و گرم شدن سریع آب و قطع شدن شعله باعث نوسان دما می‌شود
    7. گرفتن مبدل اصلی: رسوب گرفتن مبدل حرارتی اصلی در پکیج تک مبدل
    8. آب دزدی از بایپاس: رسوب گرفتن و یا معیوب بودن سوپاپ بایپاس در پکیج دو مبدل
       و ….

چطور به علت اصلی نوسان آب مصرفی پی ببریم

برای اینکه به دلایل سرد و گرم شدن آب مصرفی در انواع پکیج دیواری پی ببریم ابتدا باید ببینیم زمانی که شیر آب گرم را باز میکنیم و دستگاه شروع به فعالیت می‌کند در عملکرد عادی دستگاه چه تغییراتی اتفاق می افتد که باعث نوسان دمای آب گرم می‌شود،

در واقع اگر به پانل پکيج دیواری هنگام باز بودن آب مصرفی و زمانی که آب نوسان پیدا می‌کند دقت کنیم متوجه خواهیم شد شعله دستگاه مرتب خاموش و روشن می‌شود،

یه پرانتز باز کنم و سوال زیر را پاسخ بدم : ⬇️

چطور از روی پانل خاموش و روشن شدن مکرر شعله پکيج را متوجه شویم :

در پکيج های آنالوگ معمولا یک چراغ روی پانل مخصوص شعله می‌باشد مثلا در پکيج آنالوگ ایران رادیاتور چراغ نارنجی می‌باشد و خاموش و روشن شدن این چراغ نشان دهنده خاموش و روشن شدن شعله و بالطبع نوسان آب مصرفی می‌شود، در پکيج های دیجیتال زمانی که آب گرم باز می‌شود یک آیکون دوش روی صفحه ظاهر می شود.

ادامه مطلب در رابطه با سرد و گرم شدن آب مصرفی : ⬇️

این در حالی است که زمانی آب مصرفی بدون نوسان خواهد بود که شعله هنگام باز بودن آب مصرفی همواره روشن باشد…

حالا باید بریم سراغ سوال اصلی یعنی چرا هنگام باز بودن آب مصرفی شعله خاموش و روشن می‌شود :

• • • نوسان داشتن فشار آب ساختمان

در واقع زمانی که فشار آب ساختمان کم و زیاد می‌شود فلومتر و یا فلوسویچ دستگاه که وظیفه گزارش باز شدن آب به برد الکترونیک را دارند دچار خطا شده و به اشتباه برد الکترونیک تصور می‌کند آب گرم در حال باز و بسته شدن است

• • • رسوب داشتن مبدل ثانویه و مبدل حرارتی اصلی

رسوب داشتن مبدل حرارتی باعث عدم گردش صحیح آب در مدار سیستم میشود که باعث بالا رفتن مقطعی دمای دستگاه شده و به همین خاطر سنسور حرارتی دمای بالا را به برد گزارش داده و برد الکترونیک شعله را برای لحظاتی قطع کرده و پس از پایین رفتن دمای مجدد شعله وصل می‌شود

• • • تنظیم نبودن شعله پکيج دیواری

دوستان عملکرد صحیح پکيج دیواری هنگام باز بودن آب مصرفی زمانی اتفاق می افتد که شعله کوتاه و بلند دستگاه به خوبی تنظیم شده باشد، در این حالت اگر سنسور دمای پکيج را کمی بالا احساس کند برد کنترل شعله دستگاه را ابتدا کوتاه کرده و این کوتاه و بلند شدن شعله باعث خروج آب با دمای یکنواخت می‌شود ، پس تنظیم شعله پکیج یکی از مهمترین امور هنگام سرویس شوفاژ دیواری می‌باشد

• • • وجود اشکال در قسمت بایپاس و سوپاپ شیر موتوری

در صورتی که بایپاس و سوپاپ شیر موتوری وظیفه خود را به درستی ایفا نکند و باعث آب دزدی شود، آب مصرفی به خوبی گرم نمی‌شود و همین امر باعث کار کردن دستگاه با حداکثر ظرفیت می‌شود که به همین خاطر پس از مدتی دمای دستگاه بالا رفته و بالاجبار شعله دستگاه برای لحظاتی قطع می‌شود

• • • خرابی پرشر سوئیچ هوا
    • معیوب بودن سنسور حرارتی
    • بسته بودن ایرونت هواگیری پمپ
    • …

علت سرد یا گرم شدن آب مصرفی پکیج

مراحل سرویس و تعمیر پکیج دیواری

سرویس پکیج شامل سرویس مدار گاز رسانی و سرویس مدار گرمایشی و سرویس مدار مصرفی میباشد

جهت سرویس مدار گازرسانی :

• • • کاور باز : درب محفظه احتراق را باز کرده
    • نظافت داخل : فین های مبدل را برس سیمی تمیز کرده و همچنین روی برنر شعله را نیز با سشوار یا دستمال تمیز کنید
    • یون و جرقه: میله یون تشخیص شعله و جرقه زن را با برس سیمی یا مسواک تمیز کنید و فاصله آن تا برنر را بین 3 تا 5 میلیمتر تنظیم کنید
    • تنظیم شعله : شعله کوتاه و بلند را به روشی که پایین تر توضیح میدم تنظیم شود

جهت سرویس مدار گرمایشی و مدار مصرفی :

• • • تخلیه آب : آب مدار گرمایشی را تخلیه کنید {شیر ورودی را ببندید و شیر پرکن را باز کنید و یک شیر آبگرم را باز کنید}
    • جرمگیری مبدل: مبدل ها را رسوب زدایی کنید . بهترین راه اتصال پمپ از زیر پکیج به خروجی های رفت و برگشت میباشد و همچنین دقت نمایید که زمان خاموش شدن، حتما پکیج روی حالت زمستانی بوده باشد.
    • در صورت نداشتن پمپ میتونید مبدل ثانویه را باز کرده (پکیج های دو مبدل) و روی زمین جرمگیری مبدل را انجام دهید
    • کثیف شدن صافی برگشت: توری صافی برنجی را تمیز کنید
    • جرم زدایی رادیاتورها: آب شهر را داخل رادیاتورها انداخته و مسیر رادیاتورها را کاملا تمیز نمایید { توسط یک مغزی تبدیل 1/2 به 3/4 شیلنگ ورودی آب سرد را به رفت شوفاژ وصل کرده و آب کثیف را از برگشت تخلیه کنید و از فرد دیگری بخواهید رادیاتورها را همه را بسته و تک تک باز کند تا کل فشار آب شهر روی یک رادیاتور باشد و کاملا تمیز شوند}
    • تنظیم باد منبع: باد منبع انبساط را بوسیله گیج اندازه گیری کرده و در صورت کمبود باد منبع با تلمبه تزریق باد نمایید
    • بررسی NTC ها : سلامت سنسورها را از نظر دما و مقدار حرارت بررسی کنید

تصاویر گیف زیر را مشاهده کنید

آموزش سرویس و تعمیر پکیج

روش تست و آموزش باد زدن منبع انبساط در تعمیر پکیج :

آموزش باد زدن منبع انبساط پکیج

نشانه اصلی باد نداشتن و یا معیوب بودن منبع انبساط پکیج :

• • • با بالا رفتن دما فشار بار نیز افزایش پیدا میکند :

بالا رفتن فشار بار پکیج همزمان با بالا رفتن دمای پکیج و گاها افت فشار بار پکیج به صورت مکرر . با مشاهده این نشانه ها باید سر والف منبع انبساط را باز کنید و با یک فازمتر سوزن والف منبع انبساط را فشار بدید. اگر آب خارج شد که منبع انبساط معیوب شده است به این معنی که دیافراگم داخل منبع انبساط سوراخ شده است و آب به قسمت هوا نفوذ پیدا کرده است و باید منبع انبساط تعویض گردد ولی اگر نه باد خارج شد و نه آب باید اقدام به باد زدن منبع انبساط نمایید.

البته در صورتیکه منبع انبساط باد داشت ممکنه علت بروز این مشکل :

• • 1. گرفتگی شیلنگ رابط منبع انبساط
    2. کم بودن حجم انبساط نسبت به ظرفیت پکیج

نحوه راه اندازی پکیج :

با ما همراه باشید تا بهترین و ساده ترین روش راه اندازی پکیج را بهتون آموزش بدم .
به طور کلی قبل از هر اقدامی باید بلد باشید پکیج را روشن کنید ، برای روشن کردن و یا راه اندازی انواع پکیج دیواری میتونید از این راهنما استفاده کنید .

• تنظیم فشار بار: فشار بار تنظیم شود
• باز بودن شیرها : بعد از این کار ابتدا دقت کنید تمامی شیرهای زیر پکیج باز باشند (یعنی دسته شیرها در امتداد شیر باشد) و سپس برای اینکه مطمئن شوید رادیاتورها گرم میشوند از باز بودن شیرهای بالا و پایین رادیاتور اطمینان حاصل کنید.
• هواگیری رادیاتورها: در گام بعدی برای اطمینان از گرمای یکنواخت رادیاتورها و قبل از روشن کردن پکیج اقدام به هواگیری کلیه رادیاتورها نموده و همچنین اگر اولین سالی است که از رادیاتور استفاده میکنید مطمئن شوید شیر پایین رادیاتور باز باشد (شیر پایین رادیاتور و یا به عبارتی شیر برگشت رادیاتور با آچار آلن مخصوص باز میشود)

نکته مهم : بعد از هواگیری از کلیه رادیاتورها به طور قطع فشار بار دوباره کم خواهد شد که مجددا به روش گفته شده اقدام به تنظیم فشار روی 1/5 بار نمایید .
سپس اقدام به روشن کردن پکیج نمایید و درجه گرمای آبگرم و رادیاتور را روی متوسط قرار دهید .

• چند بار ریست کنید: اگر مدت طولانی از پکیج استفاده نکردید و یا اولین سال راه اندازی پکیج باشد ممکن است که لوله گاز هوا داشته باشد و لازم باشد چند بار دکمه ریست را فشار دهید تا هوای داخل لوله تخلیه شود .
  لازم به ذکر است عمل ریست در پکیج دیجیتال ایران رادیاتور با چرخاندن ولوم اصلی و قرار دادن آن روی حرف R و سپس OFF صورت میگیرد . و در پکیج آنالوگ ایران رادیاتور یک دکمه کوچک سمت چپ پانل مخصوص ریست می‌باشد

علت روشن شدن چراغ قرمز پکیج دیواری

روشن شدن چراغ قرمز پکیج دیواری به معنای اعلام ریست پکیج میباشد که اگر با یکی دو بار ریست مجدد چراغ قرمز روشن ماند این مسئله دلایل بسیاری دارد .

چشمک زدن برخی چراغ ها یعنی ارور : ولی معمولا در کنار قرمز شدن چراغ پکیج ایران رادیاتور یک و یا چند چراغ سبز رنگ به طور همزمان چشمک میزنند که این چشمک زدن به معنای اعلام کد خطای پکیج میباشد . وشما با بررسی عدد چراغ های سبز رنگی که چشمک میزنند و مراجعه به بانک ارور پکیج ایران رادیاتور متوجه خواهید شد چراغ قرمز پکیج چرا روشن شده است .

کمبود فشار بار: اصلی ترین و شایعترین دلیل روشن شدن چراغ قرمز کمبود فشار بار پکیج میباشد .

پادکست زیر در مورد علت روشن شدن چراغ قرمز پکیج میباشد

نحوه تنظیم شعله پکیج دیواری :

یکی از مهمترین آموزش هایی که حتما باید تعمیرکاران به خوبی یاد بگیرند تنظیم شعله کوتاه و بلند پکیج دیواری می‌باشد.

یکی از نشانه های زیاد بودن شعله گاز پکیج سرد و گرم شدن آب مصرفی میباشد و همچنین یکی از نشانه های کوتاه بودن شعله پکیج دیواری گرم نشدن آب مصرفی و یا رادیاتورها میباشد .

ما دو نوع تنظیم شعله داریم :
1- تنظیم شعله کوتاه
2- تنظیم شعله بلند

ر

• • •  برای اینکه شعله پکیج دیواری را تنظیم کنید حتما میبایست پکیج را روی حالت تابستانی قرار دهید و همچنین
    • ولوم درجه حرارت آبگرم مصرفی را روی ماکزیمم بگذارید .
    • برای مشاهده شعله پکیج درب محفظه احتراق را باز کنید .
    • قاب شیشه ای روی شیر ماژوله گاز را باز کرده و کنار بگذارید .
    • لازم به ذکر است که تنظیم شعله کوتاه را باید ابتدا انجام دهید و سپس به تنظیم شعله بلند پکیج بپردازید .

برای تنظیم شعله کوتاه پکیج دیواری ابتدا آبگرم مصرفی را باز کنید و یکی از فیش های 24 ولت شیر ماژوله گاز را بکشید ،

• • • با کشیدن یکی از فیش های شیر ماژوله شعله کوتاه می‌شود سپس قاب شیشه ای پیچ تنظیم شعله را باز کنید
    • با کمک یک آچار تخت نمره 10 مهره برنجی را ثابت نگهدارید و با یک دست دیگر و بوسیله یک پیچ گوشتی پیچ پلاستیکی را کم و یا زیاد کنید.

اندازه صحیح شعله کوتاه پکیج: در هنگام سرویس و تعمیر پکیج دقت کنید اندازه صحیح شعله کوتاه یک سوم ارتفاع برنر تا مبدل میباشد .
بعد از تنظیم شعله کوتاه برای تنظیم شعله بلند پکیج ابتدا فیش 24 ولت شیر ماژوله گاز را سر جایش قرار داده ،

تنظیم شعله بلند پکیج: پس از گذاشتن فیش شعله بلند میسر میشود که برای تنظیم شعله بلند پکیج دیواری به همان طریقی که آچار تخت را ثابت نگهداشته و پیچ چهارسو را کم و زیاد میکردیم اینبار پیچ چهارسو را کاملا ثابت نگهداشته تا تنظیم شعله کوتاه بهم نخورد و با نیم دور چرخاندن پیچ برنجی که با آچار تخت نگهداشته ایم شعله بلند پکیج را تنظیم میکنیم .
اندازه صحیح شعله بلند پکیج دو سوم ارتفاع برنر تا مبدل می‌باشد

آموزش تنظیم شعله پکيج دیواری

آموزش رسوب زدایی پکیج دیواری :

به طور معمول رسوب زدایی پکیج دیواری به دو صورت انجام می‌شود :

• • • رسوب زدایی دستی
    • رسوب زدایی با پمپ مخصوص

بهترین روش رسوب زدایی بوسیله پمپ مخصوص است: مطمئنا همه می‌دانید که رسوب زدایی بوسیله بستن پمپ زیر دستگاه ایده آل ترین روش جرم زدایی پکیج می‌باشد و دلیلش هم اینه که اولا به این خاطر که پمپ اسید را می‌چرخاند و چون اسید ثابت نیست هم به مبدل آسیب نمی‌زند و هم اینکه در شستشوی پکیج با پمپ چون ابتدا آب را داخل مدار میچرخانیم و کم کم اسید اضافه می‌کنیم فرآیند جرم زدایی خیلی بهتر صورت می گیرد.

و همچنین در عین حال علاوه بر مبدل های حرارتی، بایپاس و سایر قطعات پکیج نیز شستشو داده می شود.

در صورت نداشتن پمپ مخصوص: پیشنهاد می‌شود کلیه تعمیرکاران همیشه حداقل یک پمپ کولر آبی جهت شستشوی پکیج همراه داشته باشند.

مهم : حتما به این نکته توجه داشته باشید ابتدا پمپ را بدون اسید و با آب شروع به گردش میکنید و کم کم شروع به مخلوط کردن دیسکلر نمایید و سعی شود دیسکلر از ۱/۳ حجم آب بیشتر نشود

نکته مهم: این شیوه فقط در مواردی کاربرد دارد که دستگاه قبل از رسوب زدایی عملکرد طبیعی خود را دارد و فقط جهت سرویس سالیانه قصد شستشوی مدار را دارید ، در غیر این صورت باید تک تک قطعات را جداگانه باز کرده و رسوب گیری با اسید مناسب کنید

توجه : برای مبدل حرارتی اصلی باید با دیسکلر خالص شستشو ندیم و حتما از پمپ استفاده کنید تا سوراخ نشود

سوالات متداول :

دانلود این صفحه
