در این مطلب از سایت پکیجکار قصد داریم در مورد تعمیر پکیج ایران رادیاتور اطلاعات مفیدی را ارائه بدیم.



قبل از شروع این آموزش قصد دارم در مورد شرکت ایران رادیاتور و محصولاتش اطلاعاتی را خدمتتان ارائه بدیم.



در مورد شرکت و تعمیر پکیج ایران رادیاتور

در مورد شرکت ایران رادیاتور
در مورد شرکت ایران رادیاتور

شرکت تولیدی ایران رادیاتور در سال 1358 و با هدف تولید رادیاتورهای آلومینیومی تاسیس گشت.

در سال 1366 به دلیل پیشرفت این شرکت و کمبود فضا کارخانه این شرکت به شهر رشت انتقال پیدا کرد.

در سال 1369 به خاطر کیفیت رادیاتورهای تولیدی این شرکت و به یاری کمپین عمو یادگار شرکت ایران رادیاتور در بین عموم مردم شناخته شد و در همین سال صادرات رادیاتور به 50 کشور جهان صورت گرفت.

در سال 1370 با همکاری شرکت مشعل کاری ری تولید مشعل های خانگی و صنعتی را آغاز کرد.

در سال 1378 شرکت گیلان شکیبا جهت تولید انواع حوله خشک کن فعالیت خود را آغاز نمود.

بین سال های 1379 تا 1384 بعنوان برترین برند انتخاب شد.

و نهایتا در سال 1383 با توجه به نیاز بازار تحقیق در مورد تولید پکیج دیواری را آغاز نمود.



مدل های پکیج های دیواری ایران رادیاتور

عیب یابی پکيج ایران رادیاتور
عیب یابی و تعمیر پکيج ایران رادیاتور

به طور کلی پکیج های دیواری ایران رادیاتور دارای دو نوع آنالوگ و دیجیتال می‌باشند.

پکیج های آنالوگ به پکیج هایی گفته می شود که بدون صفحه نمایش می‌باشند و اعلام کد خطا در این پکیج ها بوسیله چشمک زدن برخی از چراغ های روی پانل صورت می‌گیرد.

پکیج های دیجیتال به پکیج هایی گفته می شود که دارای نمایشگر بوده و اعلام وضعیت دستگاه و همچنین نمایش کد خطا بدین طریق صورت می‌گیرد.

پکیج های آنالوگ :

M24ff-M24cf

E24ff-E28ff

B24ff-B24cf

BM24ff-BM24cf

ECO22ff-ECO24ff

پکیج های دیجیتال :

K24ff

L24ff-L28ff-L36ff

Z

کد خطا در تعمیر پکیج ایران رادیاتور چه نقشی دارد؟

کد خطا در تعمیر پکیج ایران رادیاتور
کد خطا در تعمیر پکیج ایران رادیاتور

در پکیج های امروزی به دلیل استفاده از سیستم عیب یابی اتوماتیک در صورت بروز هر گونه مشکل کد خطا و یا ارور خاصی مشاهده می‌شود که با توجه به شرح کد خطا که تولید کنندگان ارائه می‌دهند تعمیرکار به راحتی عیب مورد نظر را شناسایی و نسبت به رفع آن اقدام می‌کند. این کد خطا توسط برد الکترونیک اعلام می‌شود.



برد الکترونیک چگونه ایرادات پکیج را پیدا می‌کند؟

روش عیب یابی اتوماتیک برد الکترونیک
روش عیب یابی اتوماتیک برد الکترونیک

در دستگاه های شوفاژ دیواری در نقاط مختلف حسگرهایی قرار گرفته که به صورت مداوم در حال ارائه گزارش عملکرد قطعات به برد کنترل هستند.

برد الکترونیک بوسیله این حسگرها و گزارش های ارسالی آنها عیوب پکیج را شناسایی می‌کند.

عیب یابی و تعمیر پکيج ایران رادیاتور
عیب یابی و تعمیر پکيج ایران رادیاتور

عیب یابی و تعمیر پکیج ایران رادیاتور



عیب یابی در انواع پکیج دیواری به دو صورت انجام می‌شود :

اول عیب یابی بوسیله بررسی کد خطا

دوم عیب یابی بوسیله بررسی عملکرد پکیج



نکته : با توجه به این موضوع که اگر دستگاه به هر دلیلی کار نکند مطمئنا دلیل این مشکل توسط برد شناسایی و بوسیله کد خطا اعلام می‌شود همیشه در هنگام تعمیر پکیج ایران رادیاتور اولویت با بررسی کد خطا می‌باشد.

پس در صورت بروز مشکل در پکیج ایران رادیاتور باید جلوی دستگاه ایستاده و ببینید آیا کد خطای خاصی روی پکیج ظاهر می شود یا خیر

کد خطا در پکیج های دیجیتالی به صورت حروف و اعداد لاتین روی نمایشگر ظاهر می شود، به عنوان مثال کد خطای E01 که به معنای کمبود فشار بار پکیج می‌باشد و در صورت مشاهده این ارور باید اقدام به تزریق آب به مدار سیستم از طریق شیر پرکن نمایید.

اگر این کار را تا به حال انجام نداده اید به آموزش هواگیری پکیج ایران رادیاتور مراجعه کنید.

در پکیج های آنالوگ ایران رادیاتور (بدون نمایشگر) کد خطا به صورت چشمک زدن چراغ های سبز رنگ روی پانل مشخص می‌شود، به عنوان مثال کد خطای 40-70 در پکیج ایران رادیاتور که به معنای چشمک زدن چراغ های شماره 40 و 70 می‌باشد و دلیل بروز این خطا نیز دقیقا مشابه ارور E01 پکیج دیجیتال ایران رادیاتور هست به معنای کمبود فشار بار پکیج و باید اقدام به هواگیری پکیج و یا به عبارتی تنظیم فشار بار پکیج نمایید.

برای اینکه در مورد کلیه ارور های پکیج ایران رادیاتور اطلاعات مفیدی را کسب کنید پیشنهاد میکنم به مقاله کد خطای پکیج ایران رادیاتور مراجعه کنید

کدهای خطای شایع در تعمیر پکیج ایران رادیاتور

کد خطای پکیج ایران رادیاتور
کدهای خطای شایع و تعمیر پکيج ایران رادیاتور

در پکیج های ایران رادیاتور کدهای خطا در مدل های مختلف معنایی یکسانی دارند.

به عنوان مثال کد خطای 40 و 70 در پکیج آنالوگ دقیقا همان کد خطای E1 در پکیج دیجیتال می‌باشد که شرح این ارور به این صورت است :

کمبود فشار بار پکیج کمتر از نیم بار



فشار بار در تعمیر پکیج ایران رادیاتور

فشار بار و تعمیر پکيج ایران رادیاتور
فشار بار در تعمیر پکیج ایران رادیاتور

معمولا مخاطبین این مقالات به دو دسته تقسیم می‌شوند :

  1. اول افرادي که دستگاه آنها خراب شده و به دنبال یادگیری آموزش تعمیر پکیج ایران رادیاتور هستند تا خودشان مشکل بوجود آمده را برطرف کنند
  2. و گروه دیگر افرادي هستند که به هر دلیلی می‌خواهند با این آموزش ها سطح معلومات خود را از دستگاه پکیج بالا ببرند



کدهای خطای شایع و تعمیر پکیج ایران رادیاتور



تا اینجای مطلب فهمیدید در واقع کد خطا و یا ارور در پکیج به چه می‌گویند و کجا استفاده می‌شود و همچنین چه هدفی دارد.

یک تعمیرکار همیشه باید قبل از حضور در منزل مشتری لیست کدهای خطای پکیج مورد نظر را داشته باشد زیرا تعمیر پکیج بدون دانستن شرح خطاهای آن پکیج برای افراد مبتدی کاریست بسیار دشوار

به همین دلیل ما برای راحتی شما عزیزان شرح کدهای خطای انواع پکیج دیواری را به صورت فایل pdf جمع آوری کردیم که برای مشاهده آن اینجا کلیک کنید و ضمنا برای دسترسی به شرح ارور های بیش از 70 برند پکیج دیواری میتونید به این لینک مراجعه کنید



کدهای خطای پکیج به دو صورت به ما اعلام می‌شود :

  • کد خطا در پکیج آنالوگ
  • کد خطا در پکیج دیجیتال



کد خطا در پکیج آنالوگ ایران رادیاتور

کد خطای پکیج آنالوگ ایران رادیاتور
کد خطای پکیج آنالوگ ایران رادیاتور

همانطور که قبل از این هم به شما عرض کردم پکیج های آنالوگ ایران رادیاتور جهت اعلام کد خطا دارای 6 عدد چراغ سبز رنگ می‌باشد که اعدادی از 30 تا 80 زیر هر کدام درج شده است و در صورت بروز هر گونه مشکل در پکیج معمولا یک و یا چند تا از این چراغ ها به صورت متوالی چشمک می‌زنند.

به عنوان مثال چراغ های 40 و 70 چشمک می‌زنند که به عبارتی کد خطای 40 و 70 ایران رادیاتور میباشد که در شرح ارور های دستگاه چشمک زدن این دو چراغ به معنای کمبود فشار بار پکیج می‌باشد.



کد خطا در پکیج دیجیتال ایران رادیاتور

کد خطای پکیج دیجیتال ایران رادیاتور
کد خطای پکیج دیجیتال ایران رادیاتور

در پکیج های دیجیتالی ایران رادیاتور برای مشاهده ارور کار را کمی آسان تر کرده اند، به این صورت که حروف و اعداد لاتین که نشان دهنده همان کد خطا می‌باشد روی نمایشگر ظاهر می‌شود. به عنوان مثال خطای E1 دقیقا همان خطای 40 و 70 در پکیج آنالوگ می‌باشد که به معنای کمبود فشار بار دستگاه می‌باشد.



برای مشاهده کلیه خطاهای پکیج های ایران رادیاتور به همراه بررسی آنها به مطلب عیب یابی پکيج ایران رادیاتور مراجعه کنید



خوب حالا که درک صحیحی از کد خطای پکیج ایران رادیاتور پیدا کردید میریم سراغ عیب یابی پکيج ایران رادیاتور



عیب یابی و تعمیر پکيج ایران رادیاتور



عیب یابی پکيج ایران رادیاتور مهمترین قسمت تعمیر پکیج ایران رادیاتور می‌باشد، شناسایی عیب بوجود آمده و روش برطرف کردن آن را در ادامه برای شما آموزش خواهیم داد.



پکیج خراب شده و روشن نمیشه دلیلش چیه؟

علت روشن نشدن پکیج ایران رادیاتور
علت روشن نشدن پکیج ایران رادیاتور

عیب یابی پکيج دیواری دو مرحله دارد :

اول عیب یابی بوسیله بررسی کد خطا

دوم عیب یابی بوسیله بررسی عملکرد پکیج



نکته : عیب یابی بوسیله کد خطا همیشه اولویت دارد. و در صورت بروز هر گونه مشکل ابتدا باید به دنبال کد خطا بگردید و اگر هیچ کد خطایی مشاهده نکردید برید سراغ روش دوم که بررسی عملکرد پکیج می‌باشد.

ببینید در صورت خرابی پکیج اگر متوجه شدید دستگاه به هیچ عنوان روشن نمیشه مطمئن باشید ارور و کد خطایی می‌دهد چون روشن نشدن پکیج به معنای عمل نکردن یکی از قطعات دستگاه می‌باشد که در این صورت یکی از حسگرهای پکیج متوجه شده و به برد گزارش می‌دهد و برد نیز با کد خطا عیب را به شما گزارش خواهد داد.



در پکیج دیواری ایران رادیاتور معمولا اولین و بیشترین ارور مربوط به خطای 40 و 70 در پکیج آنالوگ و خطای E1 در پکیج دیجیتال ایران رادیاتور می‌باشد.

این خطا به معنای کمبود فشار بار پکیج می‌باشد.

در دستگاه شوفاژ دیواری چون به صورت مدار بسته می‌باشد همیشه سیستم تحت فشار می‌باشد

پکیج دیواری برای عملکرد صحیح نیاز دارد که آب داخل دستگاه تا ⅕ بار فشار داشته باشد

در صورت کم شدن فشار آبی که در مدار پکیج می‌باشد (به خاطر بخار شدن و یا وجود نشتی) برد الکترونیک بوسیله حسگری که وظیفه چک کردن فشار بار پکیج را دارا می باشد (پرشر سوئیچ آب) متوجه کم شدن فشار بار می‌شود و سریع عملکرد دستگاه را متوقف می‌کند و با کد خطای 40 و 70 در پکیج آنالوگ و همچنین E1 در پکیج دیجیتال ما را آگاه می‌سازد که فشار بار پکیج را بالا ببریم.

هواگیری پکیج و تعمیر پکيج ایران رادیاتور
هواگیری پکیج و تعمیر پکيج ایران رادیاتور

روش هواگیری در تعمیر پکیج ایران رادیاتور



برای بالا بردن فشار بار پکیج تولید کنندگان یک شیر زیر پکیج قرار داده اند که برای اینکه آن را ببینید باید خم شوید و زیر پکیج را ملاحظه کنید، این شیر که با ولوم گرد پلاستیکی می‌باشد و معمولا یا به رنگ مشکی هست و یا آبی هست.

برای بالا بردن فشار بار پکیج باید شیر پرکن را در خلاف جهت عقربه های ساعت بچرخانید و منتظر باشید که عقربه فشار بار روی ⅕ آمد شیر پرکن را در جهت مخالف چرخانده و محکم ببندید.

اگر در تعمیر پکیج ایران رادیاتور فشار بار بیشتر از دو بار رفت
اگر در تعمیر پکیج ایران رادیاتور فشار بار بیشتر از دو بار رفت

اگر فشار بار بیشتر از 2 بار شد چه کار کنم؟

اگه اتفاقی فشار بیشتر از ⅕ بار شد اصلا نگران نباشید، البته در صورتی که فشار از ⅖ بار بگذرد برای جلوگیری از آسیب به اتصالات پکیج قطعه ای با نام شیر اطمینان در پکیج قرار دارد که به محض رسیدن به این فشار مقداری از آب دستگاه را تخلیه می‌کند.

اهمیت عملکرد شیر اطمینان سه بار اینجا مشخص می‌شود که اگر اشتباها شما حواستان نبود و شیر پرکن را باز گذاشته و محل را ترک کردید شیر اطمینان شروع به تخلیه ٱب اضافی می‌کند تا زمانی که شیر پرکن را ببندید.



حالا برمیگردیم سر سوال اول در همین رابطه که گفتم اگر فشار بار بیشتر از ⅕ بار شد چگونه آن را کم کنیم؟

برای پایین آوردن فشار بار دو راه وجود دارد :

اول اینکه از طریق تخلیه آب از یکی از رادیاتورها فشار بار دستگاه را کم کنید

دومین راه پایین آوردن فشار بار دستگاه که معمولا تعمیرکاران استفاده می‌کنند به این طریق است که شیر ورودی آب سرد را ببندید و سپس شیر پرکن را باز کرده و همزمان یک شیر آبگرم را در منزل باز کنید، با این روش عملکرد شیر پرکن برعکس شده و به جای بالا بردن فشار بار آب دستگاه را تخلیه می‌کند

تعمیر پکیج ایران رادیاتور با بررسی کد خطا

تعمیر پکیج ایران رادیاتور با بررسی کد خطا
تعمیر پکیج ایران رادیاتور با بررسی کد خطا

معمولا مهمترین روش تعمیر پکیج ایران رادیاتور بررسی کد خطا می‌باشد. این بدان معناست که در زمان خرابی پکیج قبل از هر اقدامی باید به دنبال کد خطای دستگاه باشید.

آیا تا به حال به این فکر کرده‌اید که اگر برد الکترونیک عیب یابی را انجام نمی‌داد و شما مجبور بودید در صورت بروز هر گونه مشکل خودتان با آزمون و خطای زیاد ایراد را پیدا کنید تعمیر پکیج برای افراد مبتدی چقدر زمان‌بر می‌شد ؟

مثلا پکیج روشن نمی‌شود و شما مجبور هستید یک به یک قطعات را چک کنید تا ایراد اصلی را پیدا نمایید.

معمولا در انواع پکیج دیواری عیب یابی به دو صورت انجام می‌شود :

  1. عیب یابی بوسیله شناسایی کدهای خطا
  2. عیب یابی بوسیله بررسی عملکرد پکیج

نکته : در عیب یابی و تعمیر پکیج ایران رادیاتور همیشه اولویت با بررسی کد خطا می‌باشد،

اگر عیب دستگاه خاموش شدن آن باشد مطمئنا ارور و یا کد خطا نیز توسط برد الکترونیک شناسایی و به ما اعلام خواهد شد.

در تعمیر پکیج ایران رادیاتور برد الکترونیک چگونه عیب یابی می‌کند؟

برد الکترونیک چگونه عیب یابی می‌کند؟
برد الکترونیک چگونه عیب یابی می‌کند؟

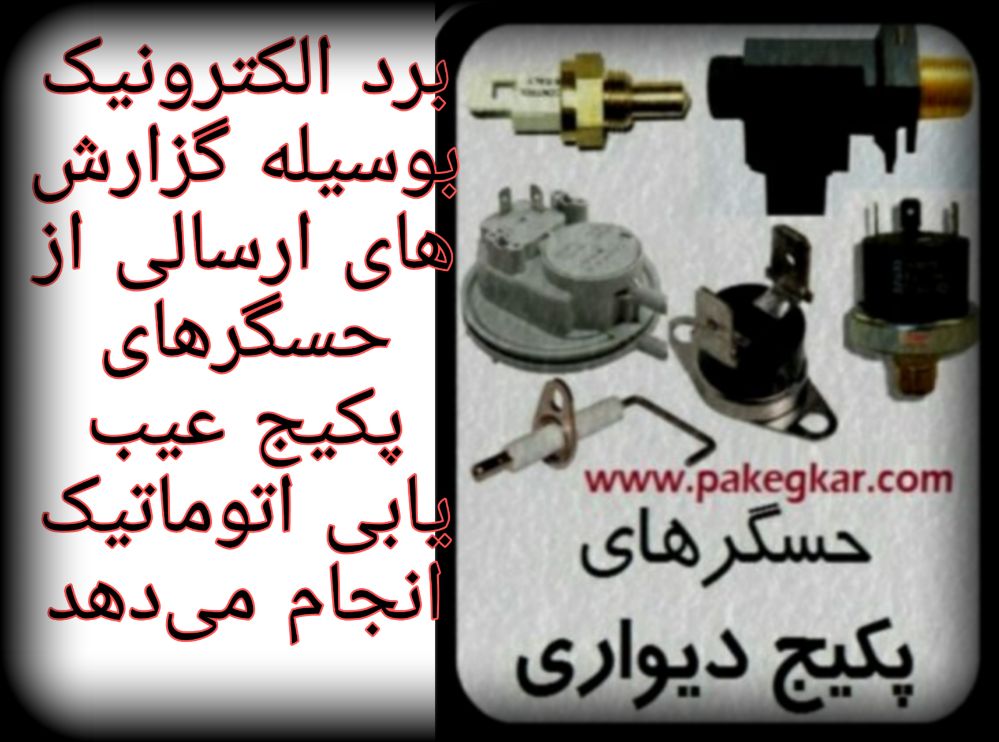

در کلیه نقاط پکیج دیواری حسگرهایی تعبیه شده است که وظیفه دارند به صورت منظم به برد کنترل گزارش عملکرد دستگاه را اعلام کنند.

جالبه بدونید این حسگرها بوسیله ارسال سیگنال به برد الکترونیک گزارش می‌دهند.

در صورت وجود اشکال در هر قسمت از پکیج حسگری که در اون قسمت وجود دارد با تغییر سیگنال ارسالی و یا عدم ارسال سیگنال برد الکترونیک را از مشکل پیش آمده آگاه می‌سازد.

سپس برد کنترل عملکرد دستگاه را برای جلوگیری از آسیب به قطعات موقتاً متوقف می‌کند و با نشان دادن یک کد خطا به ما اعلام می‌کند علت از کار افتادن پکیج چیست و ایراد از کدام قسمت می‌باشد.

به عنوان مثال فشار بار دستگاه کم شده است و اگر همین جوری پکیج به کار کردن ادامه دهد طولی نمی‌کشه دستگاه بدون آب شده و به قطعات اصلی آسیب جدی وارد می‌شود.

به همین منظور قطعه ای را در مدار سیستم جایگذاری کرده اند که وظیفه دارد هر وقت فشار بار پکیج کمتر از حدی شد به برد سیگنال مخابره کند، این قطعه همان حسگر هست که با نام بازاری پرشر سوئیچ آب شناخته می‌شود و برد الکترونیک نیز دستگاه را خاموش می‌کند و با نشان دادن کد خطا به شما می‌فهماند که فشار بار را افزایش دهید.

مهمترین دلیل خاموش شدن پکیج چیست؟



در پکیج های دیواری همین موضوع کم شدن فشار بار که منجر به خاموش شدن دستگاه می‌شود معمولا مهمترین دلیل خاموش شدن پکیج به حساب می‌آید.

به عنوان مثال در پکیج های آنالوگ ایران رادیاتور کم شدن فشار بار با چشمک زدن چراغ های 40 و 70 روی پنل شناسایی می‌شود و در پکیج های دیجیتال ایران رادیاتور ارور E1 نشان دهنده همین کم بودن فشار بار می‌باشد.

طریقه بالا بردن فشار بار پکیج ایران رادیاتور

برای بالا بردن فشار بار در پکیج ایران رادیاتور و البته سایر دستگاه‌های شوفاژ دیواری معمولا تولید کنندگان در قسمت زیر یک شیر تعبیه کرده اند که برای مشاهده این شیر حتما باید خم شده و زیر دستگاه را ببینید.

این شیر که دارای ولوم گرد پلاستیکی می‌باشد در برخی از مدل‌ها به رنگ مشکی و پشت شیلنگ گاز قرار دارد و در برخی از مدل‌ها نیز به رنگ آبی بوده و سر آن شبیه به سر ماژیک می‌باشد و به صورت مورب یا به عبارتی کج از زیر پکيج خارج شده است.

بعد از اینکه جایگاه این شیر که با نام بازاری شیر پرکن شناخته می‌شود را پیدا کردید برای بالا بردن فشار بار می‌بایست ولوم آن را در خلاف جهت عقربه های ساعت بچرخانید و منتظر باشید به محض اینکه عقربه روی گیج روی 1/5 بار رسید به سرعت آن را ببندید.

دقت کنید که حتماً زمانی محل را ترک کنید که از بسته بودن شیر پرکن مطمئن شده باشید. لازمه بدونید درست بسته نشدن شیر پرکن باعث بالا رفتن فشار بار و نشتی از پکیج می‌شود.

اگر با باز کردن شیر پرکن فشار بار بالا نرفت؟

در تعمیر پکیج ایران رادیاتور اگر فشار بالا نرفت
در تعمیر پکیج ایران رادیاتور اگر فشار بالا نرفت

در مواردی وقتی شیر پرکن را باز می‌کنید و حتی یک ساعت هم منتظر ماندید فشار بار هیچ تغییری نمی‌کند، این مشکل دو دلیل دارد :

  1. کم بودن فشار آب ساختمان
  2. رسوب گرفتن نافی شیر پرکن

در صورت مواجه شدن با این مشکل اگر خودتان احساس کردید فشار آب سرد منزل هم کم می‌باشد قبل از هر کاری بهتره صبر کنید تا پایان شب که مصرف آب کم می‌شود و فشار آب ورودی بیشتر خواهد شد و آن موقع نسبت به بالا بردن فشار بار اقدام کنید.

نکته مهم : در هر صورت اگر دیدید فشار بار بالا نمی‌رود به هیچ عنوان شیر پرکن را باز نگذارید و محل را ترک کنید.

ولی اگر فشار آب ورودی ساختمان خوب است و مطمئن شدید به خاطر کمبود فشار آب نیست باید اقدام به باز کردن و تمیز کردن شیر پرکن نمایید. برای اینکه در مورد این موضوع اطلاعات بیشتری کسب کنید و روش تعمیر شیر پرکن را یاد بگیرید پیشنهاد میکنم مقاله ای که در همین رابطه قبلا منتشر کردیم تحت عنوان علت بالا نرفتن فشار بار پکیج را مطالعه کنید.

البته لازمه تعمیر پکیج ایران رادیاتور به این صورت دانستن این است که معنای هر کد خطا چیست و به عبارتی شرح کدهای خطای پکیج را داشته باشید.



راهنمای اصولی عیب یابی و تعمیر پکيج ایران رادیاتور
راهنمای اصولی عیب یابی و تعمیر پکيج ایران رادیاتور

روش اصولی عیب یابی و تعمیر پکیج ایران رادیاتور



دوستان قبل از شروع عیب یابی بهتره موارد زیر را یک به یک کنترل کنید :

گاز ورودی باز باشد
در تعمیر پکیج ایران رادیاتور گاز ورودی باز باشد

1. گاز ورودی را چک کنید

  • از باز بودن شیر گاز ورودی مطمئن شوید
  • از مناسب بودن فشار گاز ورودی مطمئن شوید
در تعمیر پکیج ایران رادیاتور برق پکیج متصل باشد
در تعمیر پکیج ایران رادیاتور برق پکیج متصل باشد

2. برق ورودی را چک کنید

  • ابتدا با یک فازمتر فاز و نول برق ورودی را چک کنید
  • در صورت امکان ولتاژ برق ورودی را بوسیله اهم متر چک کنید

گیج فشار پکیج ایران رادیاتور رفع خطای E13. فشار بار پکیج را چک کنید

  • فشار بار کمتر از یک بار نباشد
  • چند لحظه شیر پرکن را باز کنید و دقت کرده که آیا عقربه گیج حرکت می‌کند یا خیر (در مواردی دستگاه آب ندارد و عقربه گیر کرده است)
در تعمیر پکیج ایران رادیاتور کلیه شیرهای پکیج باز باشد
در تعمیر پکیج ایران رادیاتور کلیه شیرهای پکیج باز باشد

4. چک کردن کلیه شیرهای زیر پکیج و رادیاتورها

  • دسته شیرهای زیر پکیج را در امتداد شیر قرار دهید (کلیه شیرهای زیر پکیج باز باشد)
  • شیرهای بالا و پایین رادیاتورها را نیز باز کنید (شیر پایین با آچار آلن باز می‌شود)



5. مطمئن شوید پکیج هواگیری شده باشد

در تعمیر پکیج ایران رادیاتور فشار آب ورودی مناسب باشد
در تعمیر پکیج ایران رادیاتور فشار آب ورودی مناسب باشد

6. فشار آب ورودی ساختمان مناسب باشد

  • دبی آب ورودی به پکیج و همچنین آبگرم خروجی از پکیج را بوسیله لیوان دبی سنج چک کنید
  • آب گرم با دبی حداقل 2 لیتر در دقیقه مصرف شود یا حداقل فشار 0.5 bar را داشته باشد
چک کردن توری صافی برگشت در تعمیر پکیج ایران رادیاتور
چک کردن توری صافی برگشت در تعمیر پکیج ایران رادیاتور

7. چک کردن صافی برگشت زیر پکیج

  • شیلنگی که در زیر پمپ پکيج هست به نام شیلنگ برگشت می‌باشد، دقت کنید اگر صافی قبل از این شیلنگ قرار داشت حتما باید توری آن تمیز شود

نکات مهم قبل از تماس با تعمیرکار پکیج شبانه‌روزی8. کلیه کلیدهای روی پکیج در وضعیت وصل قرار گرفته باشند

  • در برخی از مواقع مشکل روشن نشدن پکیج ب خاطر این است که ولوم ها روی مینیموم قرار گرفته‌اند
  • در فصل تابستان کلیدی که تصویر رادیاتور دارد باید روی صفر یا مینیموم باشد



نکات ایمنی قبل از انجام تعمیر پکیج ایران رادیاتور







راحت ترین روش عیب یابی و تعمیر پکیج ایران رادیاتور

بهترین راه جهت عیب یابی صحیح آنالیز کردن مشکل و قطعاتی که با آن در ارتباط هستند می‌باشد

مثلا در پکیجی که روشن می‌شود و عملکرد دستگاه تا مرحله فن می‌رود ولی پس از آن سیستم از کار می‌افتد باید در قسمت تهویه به دنبال مشکل باشید و در ذهن خود کلیه قطعاتی که به این مشکل مرتبط هستند را تصور کنید.



خوب به نظر شما چه قطعاتی با این ایراد مرتبط هستند؟

قطعات مرتبط با تهویه در تعمیر پکیج ایران رادیاتور
قطعات مرتبط با تهویه در تعمیر پکیج ایران رادیاتور

مسیر دودکش – فن – ونتوری – شیلنگ‌های ارتباطی – پرشر فن – سیم‌های اتصال – برد کنترل.

خوب حالا که فهمیدیم کدام قطعات با این مشکل مرتبط هستند شروع کرده و یک به یک آنها را چک کنید. ابتدا از راحت ترین قطعه شروع کنید که یعنی مسیر دودکش، برای این منظور دودکش را از پکیج جدا کنید تا از اولین مورد مطمئن شوید.

در ادامه سیم های متصل به پرشر سوئیچ هوا را جدا کرده و پس از روشن شدن فن آنها را سر جایشان قرار دهید. به این عمل جامپر کردن سیم‌های فن می‌گویند.



اگر مشکل هنوز برقرار بود بهتره با استفاده از یک پرشر سوئیچ هوای نو و جایگزین کردن آن با پرشر سوئیچ پکیج از سالم بودن این قطعه اطمینان حاصل کنید.



در نهایت از تمیز بودن مسیر شیلنگ پرشر و همچنین سالم و تمیز بودن ونتوری فن اطمينان حاصل نمایید

برای تست ونتوری فن باید دقت کنید داخل آن آشغال و ضایعات گیر نکرده باشد و همچنین در مواردی ممکن است به دلیل افزایش حرارت ونتوری کاملا دفرمه شده باشد.



آشنایی با حسگرهای پکیج در تعمیر پکیج ایران رادیاتور



دوستان همانطور که قبلا گفتم حسگرهای پکیج چه وظیفه ای دارند الان باید یاد بگیرید در صورت بروز هر مشکل سراغ کدام حسگر بروید.



1. نقص در احتراق

حسگر شعله (یون لیتیوم)



2. نقص در تهویه



پرشر سوئیچ هوا



3. نقص در تهویه در دستگاه بدون فن



حسگر دود (ترموستات دود)



4. نقص به علت گرمای بیش از حد



کلید حرارتی (ترموستات حد)



5. کمبود فشار آب



کلید حداقل فشار آب (پرشر سوئیچ آب)



6. جلوگیری از یخ‌زدگی



حسگر مدار گرمایشی NTC

مشکلات شایع در تعمیر پکیج ایران رادیاتور

علت گرم نشدن رادیاتور پکیج
پکیج روشن است ولی رادیاتورها داغ نیستند

1- پکیج روشن است ولی رادیاتورها به خوبی داغ نمی‌شوند علت چیست؟

  • کم بودن شعله و تنظیم نبودن فشار گاز پکیج
  • ظرفیت پکیج نسبت به مساحت ساختمان کم می‌باشد و توانایی گرم کردن اون تعداد رادیاتور را ندارد
  • در مدار سیستم هوا وجود دارد
  • شیرهای رفت و برگشت زیر پکیج نیمه باز هستند
  • رسوب داشتن و یا ضعیف شدن فنر سوپاپ بایپاس
  • کم شدن دقت سنسور حرارتی مدار گرمایش
  •  پمپ سیرکولاسیون دچار مشکل شده است (شکسته شدن پروانه + گیر کردن شن و ماسه + دبی کم + دور بالا کار نمیکنه)
  • رسوب داشتن مبدل ثانویه و یا مدار رادیاتورهای شوفاژ
  • کم بودن فشار بار مدار گرمایش
  • رادیاتورهای شوفاژ از جنس بی کیفیت می‌باشد
  • برعکس بسته بودن شیلنگ های رفت و برگشت
  • لوله کشی غیر استاندارد رادیاتورها (وجود خم های زیاد و استفاده از سایز نامناسب)
  • نزدیک بودن بیش از اندازه رادیاتورها به دستگاه
  • معیوب بودن برد الکترونیک و یا خرابی پتانسیومتر





علت گرم نشدن آب مصرفی در تعمیر پکیج ایران رادیاتور

2- آب گرم مصرفی دمای خوبی ندارد، علت چیست؟



  • – کم بودن ارتفاع شعله
  • – دقت نداشتن NTC مصرفی
  • – رسوب گرفتن مبدل مصرفی خرابی شیر سه‌راهه در نوع دومبدل
  • – تحریک نشدن فلوسوئیچ در نوع تک‌مبدل
  • – دودکش نامناسب
  • – اشکال در لوله کشی آب مصرفی ساختمان
  • – دبی و سردی بیش از حد آب سرد ورودی
  • – خرابی پتاسیومتر آب مصرفب
  • – خرابی سوپاپ بای‌پس در نوع دومبدل
  • – خرابی برد کنترل

جهت عیب یابی و رفع عیب و تعمیر پکیچ ایران رادیاتور با ما تماس بگیرید

پکیج انفجاری روشن میشود
علت صدای زیاد در تعمیر پکیج ایران رادیاتور

3- پکیج دیواری در حالت آب گرم انفجاری روشن می‌شود علت چیست؟

  • – تنظیم نبودن فاصله الکترود جرقه‌زن و مشعل
  • – تنظیم نبودن فشار گاز
  • – خرابی دودکش
  • – ضعیف شدن جرقه (عوامب ضعیف شدن جرقه: 1. ضعیف شدن برق شهری، 2. ضعیف شدن ترانس جرقه‌زن، 3. نشتی برق یا برق دزدی و 4. اکسید شدن الکترود جرقه‌زن )
  • – استفاده از قطعات گاز شهری به جای گاز مایع
  • – مسدود شدن سوراخ‌های مشعل در اطراف جرقه‌زن
علت کم شدن فشار بار پکیج در تعمیر پکیج ایران رادیاتور
علت کم شدن فشار بار پکیج در تعمیر پکیج ایران رادیاتور

4- فشار بار در مدار گرمایش افت پیدا می‌کند علت چیست؟

  • – وجود نشتی در مدار گرمایش
  • – وجود هوا در مدار گرمایش
علت سرد و گرم شدن آب مصرفی پکیج دیواری
علت سرد و گرم شدن آب در تعمیر پکیج ایران رادیاتور

5- علت سرد و گرم شدن مکرر آب مصرفی چیست؟

  • – زیاد بودن ارتفاع شعله
  • – پایین آمدن دقت NTC مصرفی
  • – استفاده هم‌زمان از چند شیر مصرفی
  • – استفاده از پمپ فشار نامناسب در شبکه ساختمان
  • – خرابی شیر سه‌راهه در نوع دومبدل
  • – کم بودن فشار آب ساختمان



باد نداشتن منبع انبساط علت افت فشار پکیج
با افزایش دما فشار نیز بالا می‌رود

6- با افزایش دما، فشار مدار گرمایش افزایش می‌یابد علت چیست؟

  • – خرابی یا تنظیم نبودن فشار هوای منبع انبساط
  • – مسدود شدن شیلنگ منبع انبساط
  • – متناسب نبودن منبع انبساط با حجم آب مدار گرمایش
علت بالا رفتن فشار پکیج
فشار بار پکیج خود به خود بالا می‌رود

7- فشار بار پکیج خودبه‌خود بالا می‌رود و از شیر تخلیه آب می‌ریزد؟



  • – راه‌یابی آب مصرفی به مدار گرمایش از طریق شیر پرکن و مبدل مصرفی
  • – سوراخ بودن مبدل ثانویه
  • – تنظیم نبودن فشار باد منبع انبساط
  • – خرابی منبع انبساط
  • – گرفتگی مبدل اصلی
  • – خرابی پمپ
  • – هوا گرفتن مکرر رادیاتورها





علت سرد بودن آب مصرفی در صورتیکه رادیاتورها گرم میباشند
رادیاتور داغ است ولی آب مصرفی سرد می‌باشد

8- دمای رادیاتورها خوب است ولی دمای آب مصرفی خیلی کم است؟

  • – رسوب گرفتن مبدل اصلی
  • – فعال نشدن فلوسوئیچ در نوع تک مبدل در وضعیت زمستانه
  • – خرابی NTC
  • – خرابی سوپاپ بای‌پس در نوع تک‌مبدل
  • – خرابی پتاسیومتر مصرفی در برد
  • – کم بودن فشار آب
  • – خرابی شیر سه‌راهه در نوع دومبدل
  • – خرابی برد کنترل
  • – دبی آب مصرفی بیش از حد مجاز است

بدون دیدگاه

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
