در این مطلب از سایت پکیج کار قصد داریم تعمیر پکیج ایران رادیاتور را به صورت جامع و مفصل به شما آموزش بدیم، پس اگر شما هم جزو علاقمندان و یا مصرف کنندگان انواع پکیج ایران رادیاتور هستید و تمایل دارید به صورت کاملا رایگان عیب یابی و تعمیر پکيج ایران رادیاتور را یاد بگیرید حتما تا پایان این مطلب ما را همراهی کنید.

به شما قول میدم اگر تا پایان همین صفحه با حوصله و با دقت ما را همراهی کنید در انتهای این مطلب خودتان قادر خواهید بود بیش از 80 درصد مشکلات پکیج را براحتی برطرف کنید.

(برای اینکه کلیه ویدئوها بارگذاری شوند باید کمی صبر کنید و حوصله به خرج بدید، البته مطمئن باشید از این کار پشیمون نخواهید شد، چون برای مشاهده همین ویدئو ها در سایت های دیگه باید کلی هزینه کنید و اینجا رایگان در اختیارتان هست )

آموزش تعمیر پکیج ایران رادیاتور

آموزش تعمیر پکیج ایران رادیاتور
آموزش تعمیر پکیج ایران رادیاتور

به طور کلی پکیج های دیواری ایران رادیاتور دارای دو نوع آنالوگ و دیجیتال می‌باشند.

پکیج های آنالوگ به پکیج هایی گفته می شود که بدون صفحه نمایش می‌باشند و اعلام کد خطا در این پکیج ها بوسیله چشمک زدن برخی از چراغ های روی پانل صورت می‌گیرد.

پکیج های دیجیتال به پکیج هایی گفته می شود که دارای نمایشگر بوده و اعلام وضعیت دستگاه و همچنین نمایش کد خطا بدین طریق صورت می‌گیرد.

پکیج های آنالوگ :

M24ff-M24cf

E24ff-E28ff

B24ff-B24cf

BM24ff-BM24cf

ECO22ff-ECO24ff

پکیج های دیجیتال :

K24ff

L24ff-L28ff-L36ff

Z

در ویدئو زیر صفر تا صد آموزش تعمیر پکیج ایران رادیاتور را ارائه دادیم .

ما در ادامه به بررسی جامع پکیج دیواری آنالوگ ایران رادیاتور خواهیم پرداخت تا بدین وسیله شما بتوانید ایراد بوجود آمده درپکیج ایران رادیاتور خود را شناسایی و برطرف کنید .

پس اگر شما هم جزو مصرف کنندگان محصولات ایران رادیاتور هستید و ازپکیج آنالوگ این شرکت استفاده میکنید { پکیج آنالوگ برخلاف مدل دیجیتال هیچ نمایشگری ندارد و اعلام کد خطا بوسیله چندین چراغ سبز رنگ که روی پانل تعبیه شده است صورت میگیرد} با ما همراه باشید

برای اینکه عیب یابی و تعمیر پکیج ایران رادیاتور را شروع کنیم ابتدا کلید صفر و یک {ولوم کوچک خاموش و روشن کردن دستگاه} را روی یک قرار دهید

کلید روشن و خاموش پکیج ایران رادیاتور
کلید روشن و خاموش پکیج ایران رادیاتور

پس از قرار دادن کلید روشن و خاموش اگر چراغ سبز رنگ بالای کلید روشن شد ادامه میدهید

چراغ روشن و خاموش پکیج ایران رادیاتور
چراغ روشن و خاموش پکیج ایران رادیاتور

ولی اگر هیچ چراغی روشن نشد دلایل این مشکل به شرح زیر میباشد :

  1. برق ورودی قطع است {با یک فازمتر پریز برق را چک کنید }
  2. فیوز برد الکترونیک سوخته است { در این حالت ابتدا باید قاب برد را پایین بکشید و سپس جایگاه فیوز شیشه ای را روی برد پیدا کنید و با فازمتر چک کنید هر دو سمت فیوز برق داشته باشد . اگر برق یک طرف داشت و طرف دیگه فیوز برق نداشت فیوز سوخته است و باید یک فیوز نیم آپر از الکتریکی تهیه کنید و آن را تعویض نمایید}
  3. محافظ برق معیوب است {محافظ را جدا کنید و دوشاخه را مستقیم به برق بزنید}
    جایگاه فیوز برد پکیج ایران رادیاتور
    جایگاه فیوز برد پکیج ایران رادیاتور



  4. برای عیب یابی دقیق تر با فازمتر چک کنید برق تا کجای برد رفته است
  5. برد الکترونیک معیوب است و باید تعمیر و یا تعویض شود { شرکت پکیجکار بزرگترین مجموعه تعمیر برد الکترونیک در محل را دارد}

در ادامه اگر چراغ قرمز رنگ روشن شد دکمه ریست را یکبار فشار دهید

دکمه ریست پکیج ایران رادیاتور
دکمه ریست پکیج ایران رادیاتور

بعد از فشار دادن دکمه ریست اگر مجدد چراغ قرمز روشن شد مطمئنا به همراه چراغ قرمز یک و یا چند چراغ سبز رنگ نیز چشمک میزنند  .

این چراغ های سبز رنگ که از عدد 30 تا 80 کنار هم قرار دارند علاوه بر نشان دادن دما وظیفه اعلام کد خطا را نیز دارند و هر وقت شاهده چشمک زدن یک و چند چراغ سبز رنگ بودید به معنای اعلام کد خط توسط برد الکترونیک میباشد .

نکته : البته چشمک زدن چراغ و کد خطای پکیج را با چشمک زدن چراغ در زمان باز بودن آبگرم اشتباه نگیرید . وقتی شیر آب گرم را باز میکنید در پکیج های آنالوگ ایران رادیاتور چراغ ها به صورت جفت جفت به صورت ممتد چشمک میزنند و در ظاهر جفت جفت در حال حرکت میباشند .

به این صورت که ابتدا چراغ های 30 و 40 با هم روشن میشود و سپس خاموش شده و چراغ های 50 و 60 چشمک میزنند و سپس خاموش شده و اینبار چراغ های 70 و 80 چشمک میزنند و همین روند مجدد تکرار میشود .

پس اگر پکیج به این صورت چشمک میزد دلیل بر خرابی و یا کد خطا نیست و در زمان باز بودن آب مصرفی امریست طبیعی میباشد

به عنوان مثال به همراه چراغ قرمز چراغ های سبز رنگی که اعداد 40 و 70 در زیر آن نوشته شده است نیز چشمک میزند {این خطا به معنای کمبود فشار بار پکیج است}

کد خطای 40 و 70 به معنای کمبود فشار بار
کد خطای 40 و 70 به معنای کمبود فشار بار

بعد از اینکه متوجه شدید کدام چراغ های سبز رنگ روشن میشود به سراغ مطلب کد خطای پکیج ایران رادیاتور و یا مطلب عیب یابی پکیج ایران رادیاتور بروید تا از علت روشن شدن شدن چراغ های سبز رنگ و یا به عبارتی از دلیل ارور دادن پکیج آگاه شوید.

همانطور که در تصویر فوق مشاهده میکنید ارور 40 و 70 مشخص شده است . این ارور یکی از پر تکرار ترین ارورهای پکیج ایران رادیاتور میباشد که به دلیل کمبود فشار بار پکیج بروز میکند . زمانی که این دو چراغ چشمک میزنند به طور حتم فشار بار پکیج کمتر از نیم بار است . این فشار که توسطیک گیج که دارای درجه های 1 تا 4 میباشد همیشه باید روی 1 تا 1/5 بار باشد

در صورت کم شدن فشار بار برای جلوگیری از آسیب رسیدن به قطعات به خاطر بی آب ماندن برد الکترونیک عملکرد دستگاه را مختل میکند تا زمانی که فشار بار دوباره بالا بیاید .

برای بالا آوردن فشار بار باید بوسیله یک شیر کوچک که از زیر پکیج خارج شده و دارای سر پلاستیکی به رنگ آبی یا مشکی است و با چرخاندن ولوم پلاستیکی در جهت خلاف عقربه های ساعت انجام دهید و به محض رسیدن به 1/5 بار سریعا ولوم شیر پرکن را در جهت مخلاف ببندید

علت روشن نشدن پکیج بوتان مدل پارما

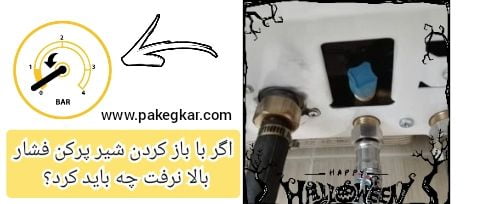

اگر شیر پرکن پکیج را باز کردید و فشار بالا نرفت به دلایل زیر مربوز میشود :

  1. خرابی شیر پرکن { در مواردی شیر پرکن ازداخل میشکند که باید تعویض شود}
  2. گرفتگی شیر پرکن {شیر پرکن را بوسیله آچار تخت باز کنید و بوسیله یک سیم مفتول داخل آن دو سوراخ است که احتمالا یکیش گرفته و با سیم مفتول مسیر را باز کنید}
  3. فشار آب ساختمان کم است {در ساعات پایانی شب امتحان کنید چون فشار آب بیشتره}
  4. مانومتر یا گیج فشار خراب و رسوب گرفته است {پشت گیج فشار یک لوله مویی مسی است آن را دنبال کنید و به مهره متصل به لوله مویی میرسید سپس مهره را باز کنید و با یک سوزن سوراخ داخل لوله مویی را از رسوب خالی کنید و مجدد ببندید.
    نحوه باز کردن مانومتر با سوزن
    نحوه باز کردن مانومتر با سوزن
  5. پرشر سوئیچ آب معیوب است { پرشر آب وظیفه دارد زمانی که فشار بار کم شد به برد گزارش دهد و در صورت معیوب شدن به برد اشتباها گزارش کم بودن فشار بار میدهد }

در ادامه آموزش تعمیر پکیج ایران رادیاتور کلید یا ولوم سمت چپ که علامت رادیاتور دارد را زیاد کنید ابتدا برد الکترونیک فن را روشن میکند و پس از اطمینان از سالم بودن پرشر سوئیچ فن قطع شده و مجدد شروع به کار میکند و برد فرمان به شیر کنترل گاز میدهد که گاز را آزاد کند و همزمان جرقه زن را نیز فعال میکند تا شعله برقرار شود . چون در واقع برد کنترل تا اینجای کار هنوز نمیداند که آیا با اعمال جرقه شعله روشن شده است یا خیر { مثلا ممکن بوده سیم جرقه زن قطع بوده باشد و شعله روشن نشده و گاز همچنان توسط شیر کنترل گاز در محیط پخش خواهد شد . برای جلوگیری از این اتفاق برد کنترل باید به سرعت بفهمد آیا شعله روشن شده است یا نه و اگر شعله برقرار نیست گاز را قطع کند } در اینجا برد کنترل بوسیله یکی دیگر از حسگرهایش با نام یون لتیوم تشخیص شعله از روشن بودن شعله مطمئن میشود

نحوه کار یون لتیوم

یون لتیوم در واقع یک میله فلزی است که یون های منفی تشکیل شده بوسیله احتراق را به برد گزارش میدهد

در صورتیکه تمام قطعات ذکر شده به وظایف خود به درستی عمل نکنند شعله تشکیل نخواهد شد و برد الکترونیک پس از سه بار قطع و وصل به حالت ریست میرود .

شما در صورتیکه مشاهده کردید پس از ریست دستگاه چند بار عمل میکند بوسیله یک کبریت و یا فندک آشپزخانه روی برنر شعله ای روشن کنید .

روشن کردن برنر با کبریت
روشن کردن برنر با کبریت

در این حالت اگر روشن نشدن شعله به خاطر خرابی جرقه زن باشد با شعله ای که شما روشن کردید دستگاه روشن خواهد شد .

اما اگر با روشن کردن شعله هم دستگاه روشن نشد احتمالا یا گاز ورودی قطع است

بسته بودن شیر گاز ورودی دلیل روشن نشدن پکیج
بسته بودن شیر گاز ورودی دلیل روشن نشدن پکیج

و یا شیر کنترل گاز معیوب شده و گاز را رها نمیکند و در نهایت برد الکترونیک خراب شده است.

قبل از هر اقدامی بوسیله آموزش زیر از سالم بودن بوبین 220 شیر کنترل گاز مطمئن شوید و اگر مطمئن شدید بوبین سالم است به طور قطع برد الکترونیک معیوب است .

به طور خلاصه اگر اهم متر همراه نداشتید ابتدا فیش برق بوبین را باز کنید و هنگامی که دستگاه جرقه میزند با فازمتر پایه های روی فیش را مشاهده کنید در این حالت و پس از شروع جرقه پایه های اول و آخر باید فاز داشته باشد {فازمتر روشن شود} و بعد از قرمز شدن چراغ همان پایه ها باید بدون برق باشد .

تست برق شیر کنترل گاز
تست برق شیر کنترل گاز

ولی اگر به صورت تخصصی قصد دارید بوبین را تست کنید به روشی که در ویدئو آموزش دادیم عمل کنید

اما اگر هر بار شعله روشن میشود و مجدد خاموش میشود به احتمال زیاد یون تشخیص شعله قادر به شناسایی شعله نیست و به اشتباه تصور میکند شعله روشن نشده است . در این حالت هم ابتدا درب محفظه احتراق را باز کنید و میله یون را با یک سمباده تمیز کنید و همچنین با یک فرچه سوراخ های برنر اطراف یون را تمیز کنید و در نهایت فاصله میله یون را به اندازه دو تا سه میلیمتر از سطح برنر تمیز نموده و دستگاه را مجدد ریست کنید

نحوه تست پمپ پکیج ایران رادیاتور
نحوه تست پمپ پکیج ایران رادیاتور

در ادامه دستتان را روی پمپ بگذارید تا مطمئن شوید پمپ کار میکند . البته اگر پمپ کار نکند فشار بار و دما به سرعت بالا رفته و دستگاه صدای بسیار زیادی خواهد داد و ارور 40 و 70 و 80 نمایان میشود .

ارور 40-70-80 علاوه بر خرابی پمپ به دلیل گرفتگی در مدار سیستم میباشد .

دلایل بروز ارور 40-70-80 :

  • ابتدا از عملکرد پمپ سیرکولاسیون اطمینان حاصل کنید {برای این منظور چهار پیچ آلن پمپ را با آچار آلن نمره 4 و یا 5 باز کنید و مطمئن شوید روتور جام نمیباشد و یا روتور لقی نداشته باشد . در پکیج های ایران رادیاتور مدل اکو معمولا روتور به زودی لق میشود و باید تعویض شود }
  • بعد از اطمینان از عملکرد پمپ سیرکولاسیون از سالم بودن شیر موتوری اطمینان حاصل کنید برای این منظور خار شیر موتوری را بیرون کشیده و با باز کردن و بستن شیر آبگرم دقت کنید شافت وسط بالا و پایین شود
نحوه تست شیر موتوری پکیج ایران رادیاتور
نحوه تست شیر موتوری پکیج ایران رادیاتور
  • در مرحله بعدی از عدم گرفتگی توری صافی برگشت اطمینان حاصل کنید . بدین منظور با آچار فرانسه صافی برگشت که در زیر پمپ بسته شده است را باز کنید و توری آن را تمیز نمایید
تمیز کردن توری صافی برگشت
تمیز کردن توری صافی برگشت
  • در مرحله بعدی از باز بودن کلیه شیرهای زیر پکیج که به شیلنگ متصل است مطمئن شوید . برای این منظور دقت کنید همانند تصویر زیر دسته تمام شیرها در امتداد شیر قرار گرفته باشد نه عمود بر شیر
دسته شیرهای زیر پکیج باید در امتداد شیر باشند
دسته شیرهای زیر پکیج باید در امتداد شیر باشند
  • دلیل بعدی ارور 40-70-80 رسوب داشتن مبدل ثانویه و مبدل اصلی میباشد که برای رفع آن باید مبدل ثانویه در پکیج دو مبدل را با آچار آلن نمره 4 باز کنید و آن را با دیسکلر شستشو دهید
رسوب داشتن مبدل ثانویه دلیل ارور 40-70-80
رسوب داشتن مبدل ثانویه دلیل ارور 40-70-80

علت گرم نشدن آب مصرفی در تعمیر پکیج ایران رادیاتور :

در تعمیر پکیج ایران رادیاتور اگر با گرم نشدن آب مصرفی روبرو شدید . در وحله اول باید دقت کنید آیا چراغ های روی پانل چشمک میزنند . همانطور که در ابتدای مطلب گفتم این چشمک زدن به صورت جفت جفت و در حال حرکت میباشد و با چشمک زدن ارور کاملا متفاوت میباشد . در مواقع بروز ارور در پکیج ایران رادیاتور چراغ ها روی اعداد خاصی به صورت متوالی چشمک میزند ولی در زمان باز شدن آب چراغ ها در حال حرکت هستند .

در ویدئو زیر نحوه چشمک زدن چراغ های پکیج ایران رادیاتور در زمان باز بودن آبگرم نشان داده شده است

در ویدئو زیر نیز چشمک زدن چراغ پکیج ایران رادیاتور در زمان خرابی دستگاه که به معنای کد خطای پکیج میباشد نشان داده شده است

پس با این توضیحات شما هر وقت شیر آبگرم را در ساختمان باز کنید چراغ های روی پانل پکیج آنالوگ ایران رادیاتور به صورت جفت جفت {همانند ویدئو اول چشمک میزنند} و در صورتی که شیر آبگرم را باز کردید و چراغ های پانل هیچ تغییری نکرد به احتمال قوی برد الکترونیک متوجه باز شدن آبگرم نشده است .

برد الکترونیک چطور متوجه باز بودن آب گرم میشود ؟

در واقع برد کنترل بوسیله سنسوری با نام فلوسوئیچ و یا فلورگلاتور که در مسیر آب مصرفی قرار دارد از باز شدن آبگرم مطلع میشود و سپس دستور فعال شدن سیستم را میدهد .

شماتیک عملکرد آب مصرفی در پکیج دیواری
شماتیک عملکرد آب مصرفی در پکیج دیواری



در ویدئو زیر به صورت مفصل کلیه موارد فوق به همراه کلی نکات دیگر در رابطه با تعمیر پکیج ایران رادیاتور  را ارائه داده ایم .

کدهای خطای شایع پکیج ایران رادیاتور

در پکیج های ایران رادیاتور کدهای خطا در مدل های مختلف معنایی یکسانی دارند.

به عنوان مثال کد خطای 40 و 70 در پکیج آنالوگ دقیقا همان کد خطای E1 در پکیج دیجیتال می‌باشد که شرح این ارور به این صورت است :

کمبود فشار بار پکیج کمتر از نیم بار

تا اینجای مطلب فهمیدید در واقع کد خطا و یا ارور در پکیج به چه می‌گویند و کجا استفاده می‌شود و همچنین چه هدفی دارد.

یک تعمیرکار همیشه باید قبل از حضور در منزل مشتری لیست کدهای خطای پکیج مورد نظر را داشته باشد زیرا تعمیر پکیج بدون دانستن شرح خطاهای آن پکیج برای افراد مبتدی کاریست بسیار دشوار

به همین دلیل ما برای راحتی شما عزیزان شرح کدهای خطای انواع پکیج دیواری را به صورت فایل pdf جمع آوری کردیم که برای مشاهده آن اینجا کلیک کنید و ضمنا برای دسترسی به شرح ارور های بیش از 70 برند پکیج دیواری میتونید به این لینک مراجعه کنید



کدهای خطای پکیج به دو صورت به ما اعلام می‌شود :

  • کد خطا در پکیج آنالوگ
  • کد خطا در پکیج دیجیتال



کد خطا در پکیج آنالوگ ایران رادیاتور

کد خطای پکیج آنالوگ ایران رادیاتور

کد خطای پکیج آنالوگ ایران رادیاتور

همانطور که قبل از این هم به شما عرض کردم پکیج های آنالوگ ایران رادیاتور جهت اعلام کد خطا دارای 6 عدد چراغ سبز رنگ می‌باشد که اعدادی از 30 تا 80 زیر هر کدام درج شده است و در صورت بروز هر گونه مشکل در پکیج معمولا یک و یا چند تا از این چراغ ها به صورت متوالی چشمک می‌زنند.

به عنوان مثال چراغ های 40 و 70 چشمک می‌زنند که به عبارتی کد خطای 40 و 70 ایران رادیاتور میباشد که در شرح ارور های دستگاه چشمک زدن این دو چراغ به معنای کمبود فشار بار پکیج می‌باشد.



کد خطا در پکیج دیجیتال ایران رادیاتور

کد خطای پکیج دیجیتال ایران رادیاتور

کد خطای پکیج دیجیتال ایران رادیاتور

در پکیج های دیجیتالی ایران رادیاتور برای مشاهده ارور کار را کمی آسان تر کرده اند، به این صورت که حروف و اعداد لاتین که نشان دهنده همان کد خطا می‌باشد روی نمایشگر ظاهر می‌شود. به عنوان مثال خطای E1 دقیقا همان خطای 40 و 70 در پکیج آنالوگ می‌باشد که به معنای کمبود فشار بار دستگاه می‌باشد.



برای مشاهده کلیه خطاهای پکیج های ایران رادیاتور به همراه بررسی آنها به مطلب عیب یابی پکيج ایران رادیاتور مراجعه کنید و یا مقاله کدهای خطای پکیج ایران رادیاتور را مطالعه کنید



عیب یابی و تعمیر پکیج ایران رادیاتور

عیب یابی پکيج ایران رادیاتور مهمترین قسمت تعمیر پکیج ایران رادیاتور می‌باشد، شناسایی عیب بوجود آمده و روش برطرف کردن آن را در ادامه برای شما آموزش خواهیم داد.



پکیج خراب شده و روشن نمیشه دلیلش چیه؟

علت روشن نشدن پکیج ایران رادیاتور
علت روشن نشدن پکیج ایران رادیاتور

عیب یابی پکيج دیواری دو مرحله دارد :

اول عیب یابی بوسیله بررسی کد خطا

دوم عیب یابی بوسیله بررسی عملکرد پکیج



نکته : عیب یابی بوسیله کد خطا همیشه اولویت دارد. و در صورت بروز هر گونه مشکل ابتدا باید به دنبال کد خطا بگردید و اگر هیچ کد خطایی مشاهده نکردید برید سراغ روش دوم که بررسی عملکرد پکیج می‌باشد.

ببینید در صورت خرابی پکیج اگر متوجه شدید دستگاه به هیچ عنوان روشن نمیشه مطمئن باشید ارور و کد خطایی می‌دهد چون روشن نشدن پکیج به معنای عمل نکردن یکی از قطعات دستگاه می‌باشد که در این صورت یکی از حسگرهای پکیج متوجه شده و به برد گزارش می‌دهد و برد نیز با کد خطا عیب را به شما گزارش خواهد داد.

تعمیر پکیج ایران رادیاتور با بررسی کد خطا

تعمیر پکیج ایران رادیاتور با بررسی کد خطا
تعمیر پکیج ایران رادیاتور با بررسی کد خطا

معمولا مهمترین روش تعمیر پکیج ایران رادیاتور بررسی کد خطا می‌باشد. این بدان معناست که در زمان خرابی پکیج قبل از هر اقدامی باید به دنبال کد خطای دستگاه باشید.

آیا تا به حال به این فکر کرده‌اید که اگر برد الکترونیک عیب یابی را انجام نمی‌داد و شما مجبور بودید در صورت بروز هر گونه مشکل خودتان با آزمون و خطای زیاد ایراد را پیدا کنید تعمیر پکیج برای افراد مبتدی چقدر زمان‌بر می‌شد ؟

مثلا پکیج روشن نمی‌شود و شما مجبور هستید یک به یک قطعات را چک کنید تا ایراد اصلی را پیدا نمایید.

معمولا در انواع پکیج دیواری عیب یابی به دو صورت انجام می‌شود :

  1. عیب یابی بوسیله شناسایی کدهای خطا
  2. عیب یابی بوسیله بررسی عملکرد پکیج

نکته : در عیب یابی و تعمیر پکیج ایران رادیاتور همیشه اولویت با بررسی کد خطا می‌باشد،

اگر عیب دستگاه خاموش شدن آن باشد مطمئنا ارور و یا کد خطا نیز توسط برد الکترونیک شناسایی و به ما اعلام خواهد شد.

در تعمیر پکیج ایران رادیاتور برد الکترونیک چگونه عیب یابی می‌کند؟

برد الکترونیک چگونه عیب یابی می‌کند؟
برد الکترونیک چگونه عیب یابی می‌کند؟

در کلیه نقاط پکیج دیواری حسگرهایی تعبیه شده است که وظیفه دارند به صورت منظم به برد کنترل گزارش عملکرد دستگاه را اعلام کنند.

جالبه بدونید این حسگرها بوسیله ارسال سیگنال به برد الکترونیک گزارش می‌دهند.

در صورت وجود اشکال در هر قسمت از پکیج حسگری که در اون قسمت وجود دارد با تغییر سیگنال ارسالی و یا عدم ارسال سیگنال برد الکترونیک را از مشکل پیش آمده آگاه می‌سازد.

سپس برد کنترل عملکرد دستگاه را برای جلوگیری از آسیب به قطعات موقتاً متوقف می‌کند و با نشان دادن یک کد خطا به ما اعلام می‌کند علت از کار افتادن پکیج چیست و ایراد از کدام قسمت می‌باشد.

به عنوان مثال فشار بار دستگاه کم شده است و اگر همین جوری پکیج به کار کردن ادامه دهد طولی نمی‌کشه دستگاه بدون آب شده و به قطعات اصلی آسیب جدی وارد می‌شود.

به همین منظور قطعه ای را در مدار سیستم جایگذاری کرده اند که وظیفه دارد هر وقت فشار بار پکیج کمتر از حدی شد به برد سیگنال مخابره کند، این قطعه همان حسگر هست که با نام بازاری پرشر سوئیچ آب شناخته می‌شود و برد الکترونیک نیز دستگاه را خاموش می‌کند و با نشان دادن کد خطا به شما می‌فهماند که فشار بار را افزایش دهید.

برای بررسی دقیق و مشاهده شرح کدهای خطای پکیج ایران رادیاتور به مطلب عیب یابی پکیج ایران رادیاتور مراجعه کنید، و همچنین ویدئو زیر را مشاهده نمایید.

هواگیری پکیج ایران رادیاتور

در پکیج دیواری ایران رادیاتور معمولا اولین و بیشترین ارور مربوط به خطای 40 و 70 در پکیج آنالوگ و خطای E1 در پکیج دیجیتال ایران رادیاتور می‌باشد.

این خطا به معنای کمبود فشار بار پکیج می‌باشد.

در دستگاه شوفاژ دیواری چون به صورت مدار بسته می‌باشد همیشه سیستم تحت فشار می‌باشد

پکیج دیواری برای عملکرد صحیح نیاز دارد که آب داخل دستگاه تا ⅕ بار فشار داشته باشد

در صورت کم شدن فشار آبی که در مدار پکیج می‌باشد (به خاطر بخار شدن و یا وجود نشتی) برد الکترونیک بوسیله حسگری که وظیفه چک کردن فشار بار پکیج را دارا می باشد (پرشر سوئیچ آب) متوجه کم شدن فشار بار می‌شود و سریع عملکرد دستگاه را متوقف می‌کند و با کد خطای 40 و 70 در پکیج آنالوگ و همچنین E1 در پکیج دیجیتال ما را آگاه می‌سازد که فشار بار پکیج را بالا ببریم.

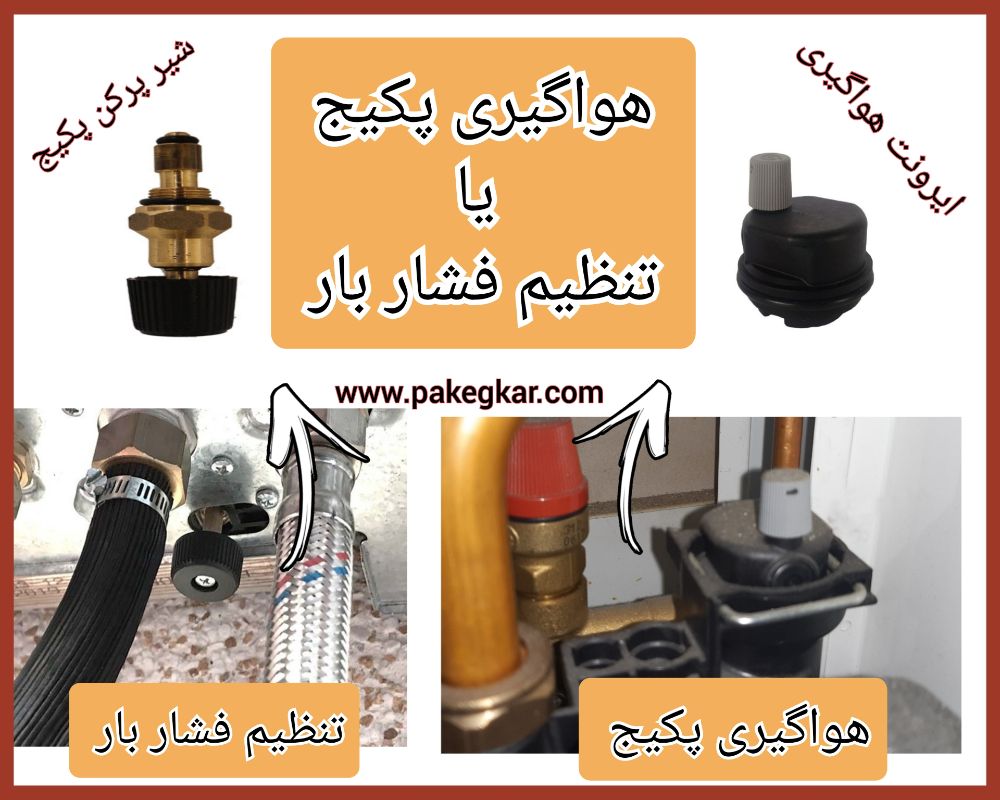

هواگیری پکیج و تعمیر پکيج ایران رادیاتور
هواگیری پکیج و تعمیر پکيج ایران رادیاتور

روش هواگیری در تعمیر پکیج ایران رادیاتور



برای بالا بردن فشار بار پکیج تولید کنندگان یک شیر زیر پکیج قرار داده اند که برای اینکه آن را ببینید باید خم شوید و زیر پکیج را ملاحظه کنید، این شیر که با ولوم گرد پلاستیکی می‌باشد و معمولا یا به رنگ مشکی هست و یا آبی هست.

برای بالا بردن فشار بار پکیج باید شیر پرکن را در خلاف جهت عقربه های ساعت بچرخانید و منتظر باشید که عقربه فشار بار روی ⅕ آمد شیر پرکن را در جهت مخالف چرخانده و محکم ببندید.

اگر در تعمیر پکیج ایران رادیاتور فشار بار بیشتر از دو بار رفت
اگر در تعمیر پکیج ایران رادیاتور فشار بار بیشتر از دو بار رفت

اگر فشار بار بیشتر از 2 بار شد چه کار کنم؟

اگه اتفاقی فشار بیشتر از ⅕ بار شد اصلا نگران نباشید، البته در صورتی که فشار از ⅖ بار بگذرد برای جلوگیری از آسیب به اتصالات پکیج قطعه ای با نام شیر اطمینان در پکیج قرار دارد که به محض رسیدن به این فشار مقداری از آب دستگاه را تخلیه می‌کند.

اهمیت عملکرد شیر اطمینان سه بار اینجا مشخص می‌شود که اگر اشتباها شما حواستان نبود و شیر پرکن را باز گذاشته و محل را ترک کردید شیر اطمینان شروع به تخلیه ٱب اضافی می‌کند تا زمانی که شیر پرکن را ببندید.



حالا برمیگردیم سر سوال اول در همین رابطه که گفتم اگر فشار بار بیشتر از ⅕ بار شد چگونه آن را کم کنیم؟

برای پایین آوردن فشار بار دو راه وجود دارد :

اول اینکه از طریق تخلیه آب از یکی از رادیاتورها فشار بار دستگاه را کم کنید

دومین راه پایین آوردن فشار بار دستگاه که معمولا تعمیرکاران استفاده می‌کنند به این طریق است که شیر ورودی آب سرد را ببندید و سپس شیر پرکن را باز کرده و همزمان یک شیر آبگرم را در منزل باز کنید، با این روش عملکرد شیر پرکن برعکس شده و به جای بالا بردن فشار بار آب دستگاه را تخلیه می‌کند

برای بررسی مفصل این موضوع به مقاله آموزش هواگیری پکیج مراجعه کنید و همچنین ویدئو زیر مشاهده نمایید.

راه اندازی و تعمیر پکيج ایران رادیاتور
راه اندازی و تعمیر پکیج ایران رادیاتور

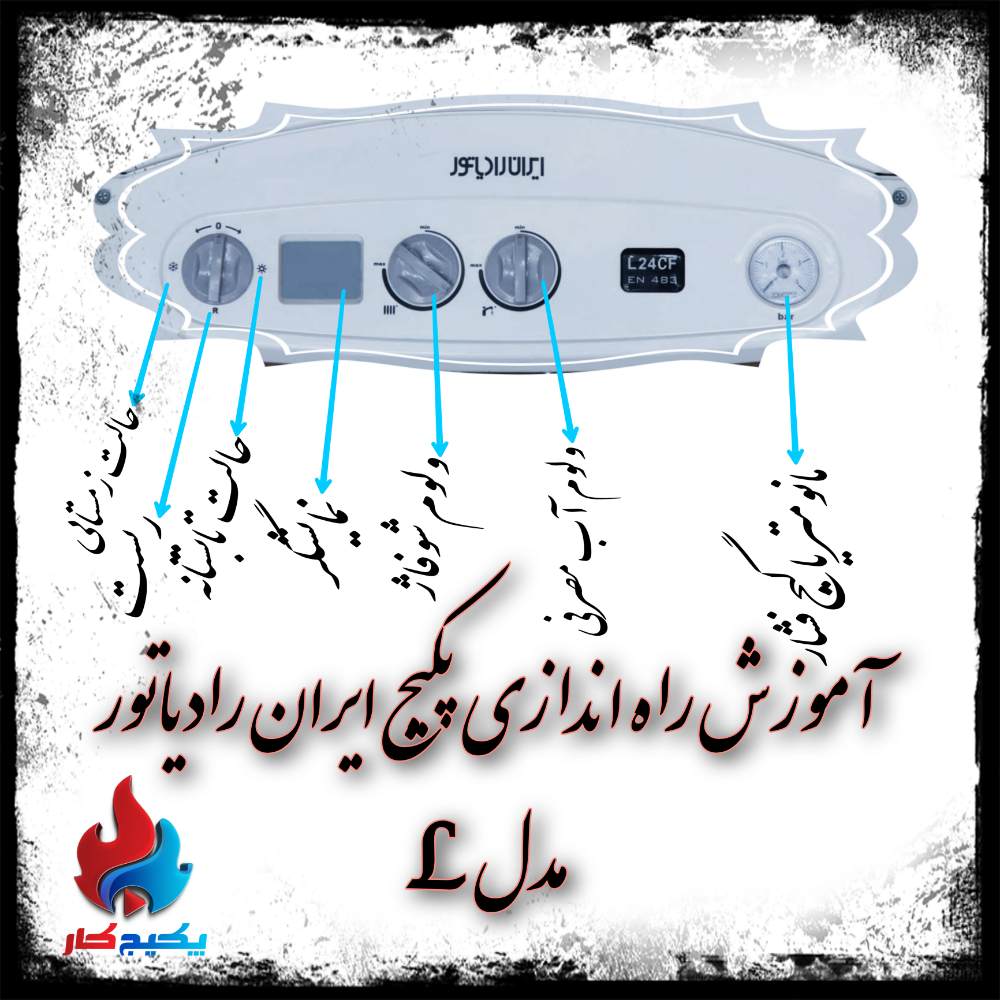

آموزش راه اندازی پکیج ایران رادیاتور

آموزش راه اندازی پکیج ایران رادیاتور سری دیجیتال L

پکیج ایران رادیاتور سری L دارای مدل های L24ff L24cf L36FF L28ff L28cf

OL36FF می‌باشد، این سری از محصولات ایران رادیاتور نیز همانند سایر پکیج ها دارای سیستم عیب یابی اتوماتیک بوده که بوسیله سنسورهای مختلفی که در نقاط مختلف دستگاه به کار رفته است وضعیت پکیج را همواره کنترل می‌کند و در صورت بروز هر گونه مشکل در قسمتی از پکیج بوسیله همان سنسورها عیب را پیدا می‌کند و در این پکیج با نمایش حروف و اعداد لاتین روی نمایشگر ایراد بوجود آمده را اعلام می‌کند،

به عنوان مثال کد خطای E1 در این پکیج به معنای کمبود فشار بار پکیج هست که در صورت مشاهده باید سریعا اقدام به هواگیری پکیج و یا به عبارت دیگر تنظیم فشار بار انجام دهید.

برای روشن کردن این پکیج قبل از هر اقدامی فشار بار را چک و تنظیم کنید و ولوم های روی پانل را با توجه به فصل تنظیم کنید و پکیج را به برق بزنید. برای مطالعه بیشتر و ارائه نکات مختلف در رابطه با راه اندازی پکیج ایران رادیاتور مدل L به لینک زیر مراجعه کنید و یا ویدئویی که در همین راستا تهیه شده است را مشاهده نمایید.

آموزش راه اندازی پکیج ایران رادیاتور



سنسور حرارتی پکیج دیواری

مشاهده فیلم آموزش نصب سنسور حرارتی

آموزش باز و بست و تعویض سنسور حرارتی پکیج دیواری به صورت ویدئویی و قدم به قدم ویژه افراد مبتدی و تازه کار

نحوه تست سنسور حرارتی پکیج دیواری :

علائم خرابی سنسور حرارتی پکیج :

  • قرمز شدن چراغ پکیج و روشن نشدن دستگاه
  • عدم تطابق دمای تنظیم شده با دمای دستگاه
  • مشاهده ارور مربوط به سنسور حرارتی مثل ارور 50-60 ایران رادیاتور

راحت ترین راه برای اینکه از سلامت سنسور حرارتی اطمینان حاصل کنید این است که یک سنسور یدکی سالم با خود داشته باشیم تا در مواقع لزوم فیش سنسور را جدا کرده و قبل از اینکه آن را سر جایش نصب کنید پکیج را ریست کرده و ببینید اگر ارور برطرف شد اقدام به عوض کردن آن نمایید.

نحوه تعویض سنسور حرارتی پکیج

برای باز کردن سنسور حرارتی آب مصرفی فقط کافیه شیر ورودی آب سرد به پکیج را ببندید و جهت خالی شدن فشار آب داخل لوله ها یکی از شیرهای آبگرم را باز کنید و فیش  ان تی سی مورد نظر را که در مسیر خروجی آبگرم قرار دارد را بیرون کشیده و سپس با آچار نمره 13 (البته پیشنهاد ما ساخت یک بکس T شکل نمره 13 هست) سنسور آب مصرفی را باز کنید و سنسور حرارتی یدکی را  جایگزین کنید،

دقت کنید واشر و یا تفلون جهت آب بندی داشته باشد.

طریقه نصب ترمومانومتر پکیج دیواری

مشاهده فیلم آموزش نصب ترمومانومتر پکیج

آموزش تعویض ترمومانومتر پکیج دیواری به صورت ویدئویی و قدم به قدم ویژه افراد مبتدی و تازه کار

تعویض شیر پرکن پکیج دیواری

مشاهده فیلم آموزش تعویض شیر پرکن پکیج

آموزش نصب و تعویض شیر پرکن پکیج دیواری به صورت ویدئویی و قدم به قدم ویژه افراد مبتدی و تازه کار

شیر پرکن پکیج دیواری یکی از مهمترین قطعات پکیج می‌باشد، این تنها قطعه از پکیج دیواری می‌باشد که مصرف کنندگان باید به خوبی با آن و نحوه کار آن آشنا شوند.

شیر پرکن پکیج دیواری چیست؟

پکیج های دیواری معمولا بعد از مدتی از استفاده دچار کمبود فشار بار می‌شوند، در واقع برای عملکرد صحیح در سیستم های گرمایشی همواره باید آب با فشار 1/5 بار وجود داشته باشد، در غیر این صورت کلیه قطعات یدکی پکیج به دلیل حرارت زیاد ظرف چند دقیقه از بین می‌روند. برای جبران این کسری آب سیستم یک شیر مخصوص در انواع پکیج دیواری تعبیه شده است که آب مصرفی را به آب مدار شوفاژ متصل می‌کند و در صورت کاهش فشار بار مصرف کننده با باز کردن این شیر مقداری آب به مدار سیستم تزریق می‌کند تا همواره پکیج دیواری با فشار 1/5 بار فعالیت کند.

این قطعه را شیر پرکن می‌نامند و در باور اکثر مردم شیر هواگیری گفته می شود.

شیر اطمینان پکیج دیواری

مشاهده فیلم آموزش بازرسی شیر اطمینان پکیج

آموزش بازرسی شیر اطمینان پکیج دیواری به صورت ویدئویی و قدم به قدم ویژه افراد مبتدی و تازه کار

وظیفه شیر اطمینان پکیج دیواری :

بر خلاف سیستم موتورخانه های سنتی که از منابع انبساط باز استفاده می‌کردند و اگر به هر دلیلی فشار بار سیستم افزایش پیدا می‌کرد آب اضافی از منبع انبساط پشت بام تخلیه میشد، سیستم های گرمایشی همچون پکیج که مدار بسته هستند اگر به هر دلیلی فشار بار افزایش پیدا کند جهت جلوگیری از بروز آسیب به قطعات پکیج یک شیر اطمینان در مدار نصب شده است که در صورت رسیدن فشار به سه بار آب اضافی را تخلیه می‌کند.

خرابی شیر اطمینان پکیج دیواری

به خاطر کیفیت پایین جنس قطعات یدکی در صورتی که چند بار شیر اطمینان عمل کند فنر و دیافراگم آن ضعیف شده و شیر اطمینان نشتی پیدا می‌کند.

گریس کاری اتصالات پکیج

مشاهده فیلم آموزش گریس کاری اتصالات پکیج

آموزش نظافت و گریس کاری اتصالات پکیج دیواری به صورت ویدئویی و قدم به قدم ویژه افراد مبتدی و تازه کار

نظافت و گریس کاری اتصالات پکیج یکی از مراحل سرویس پکیج دیواری می‌باشد که در پایان عملیات سرویس پکیج توسط تعمیرکار باید صورت بگیرد.

مهمترین دلیل انجام نظافت و گریس کاری اتصالات پکیج پیشگیری از بروز ایراداتی هست که ممکنه در آینده مشکل ساز شود.

سعی کنید حداقل سالی یکبار کلیه اتصالات پکیج را بررسی کنید و در صورت نیاز با گریس سیلیکونی آنها را روانکاوی نمایید و در صورت نیاز اورینگ های اتصالات را تعویض نمایید.

بازرسی صافی فلوسویچ پکیج

بازرسی صافی فلوسویچ پکیج دیواری

بازرسی صافی فلوسویچ پکیج دیواری به صورت ویدئویی و قدم به قدم ویژه افراد مبتدی و تازه کار

در صورتی که متوجه شدید پکیج دیواری در زمان باز کردن آب مصرفی فرمان نمی‌گیرد و یا در برخی مواقع فرمان گرفته و برخی مواقع فرمان نمی‌گیرد و از قضا حسگری که وظیفه اعلام گزارش باز شدن آب مصرفی به برد را دارد فلوسوئیچ می‌باشد و نه فلومتر احتمال دارد صافی قبل از فلوسویچ آشغال گرفته

برای تمیز کردن این صافی مهره قبل از فلوسویچ را باز کرده و صافی فلوسویچ را بیرون بکشید و به خوبی تمیز کرده و مجددا نصب نمایید.

نحوه باز کردن منبع انبساط پکیج

مشاهده فیلم آموزش تعویض منبع انبساط

آموزش باز و بست و تعویض منبع انبساط پکیج دیواری به صورت ویدئویی و قدم به قدم ویژه افراد مبتدی و تازه کار

علائم خرابی منبع انبساط پکیج :

در صورتی که منبع انبساط پکیج شما خراب باشد فشار بار پکیج گاهی اوقات بالا میره و گاهی اوقات نیز پایین می‌آید.

وظیفه منبع انبساط در پکیج شوفاژ :

همانطور که میدانید آب وقتی گرم می‌شود منبسط شده و حجم آن افزایش پیدا می‌کند، در سیستم های گرمایشی برای جلوگیری از آسیب ناشی از افزایش حجم آب منبع انبساط را قرار داده اند تا فشار اضافی توسط منبع انبساط دفع شود

ساختار منبع انبساط پکیج :

منبع انبساط در واقع یک مخزن فلزی هست که داخل آن یک تیوپ لاستیکی قرار گرفته است و داخل این تیوپ باد هست، زمانی که فشار بار دستگاه به خ اطر افزایش حرارت و منبسط شدن بیشتر می‌شود فشار بادی که داخل منبع انبساط قرار دارد به مدار سیستم فشار وارد می‌کند و باعث می شود در زمان افزایش حجم نیز فشار بار ثابت بماند.

نحوه باز کردن برنر و مانیفولد پکیج

مشاهده فیلم آموزش باز و بست مانیفولد و برنر مشعل پکیج

باز و بست مانیفولد و برنر مشعل پکیج دیواری

برخی اوقات برای تعویض نازل های مشعل پکیج دیواری نیاز هست که مانیفولد و برنر مشعل باز شود، در این ویدئو آموزش باز کردن مانیفولد و برنر مشعل ارائه شده است.

کد خطا در تعمیر پکیج ایران رادیاتور

مشاهده فیلم آموزش حوه شناسایی کد خطا در تعمیر پکیج

انواع کدهای خطا و ارور در پکیج دیواری

آموزش نحوه عملکرد پکیج ایران رادیاتور
آموزش نحوه عملکرد پکیج ایران رادیاتور

مشاهده فیلم آموزش نحوه عملکرد پکیج ایران رادیاتور

در این ویدئو به صورت کامل نحوه عملکرد پکیج های تک مبدل و دو مبدل آموزش داده شده است.

ایرادات مرتبط با سیستم تهویه و فن

ارور 40 60 80 ایران رادیاتور

آموزش برد پکیج ایران رادیاتور

آموزش پارامترها و قطعات روی برد الکترونیک پکیج ایران رادیاتور

تعمیر برد پکیج

علت سرد و گرم شدن آب مصرفی پکیج

علت سرد و گرم شدن آب پکیج

محلول ضد رسوب رادیاتور شوفاژ

ساخت محلول ضد رسوب رادیاتور شوفاژ

نحوه رسوب زدایی در تعمیر پکیج ایران رادیاتور

همانطور که میدانید رسوب زدایی یکی از مهمترین موضوعاتی هست که باید در تعمیر پکیج ایران رادیاتور یاد بگیرید، در ویدئو کوتاه زیر به طور خلاصه به این موضوع پرداخته ایم

نحوه رسوب زدایی پکیج

روش سرویس پکیج دیواری

صفر تا صد سرویس پکیج

علت روشن نشدن مشعل پکیج

علت روشن نشدن پکیج

رادیاتورها گرم میباشند ولی گرمای مطلوبی ندارند

علت صدای زیاد در تعمیر پکیج ایران رادیاتور

علت صدای زیاد پکیج ایران رادیاتور

در صورت خرابی پکیج چه باید کرد ؟

در پکیج های دیواری همین موضوع کم شدن فشار بار که منجر به خاموش شدن دستگاه می‌شود معمولا مهمترین دلیل خاموش شدن پکیج به حساب می‌آید.

به عنوان مثال در پکیج های آنالوگ ایران رادیاتور کم شدن فشار بار با چشمک زدن چراغ های 40 و 70 روی پنل شناسایی می‌شود و در پکیج های دیجیتال ایران رادیاتور ارور E1 نشان دهنده همین کم بودن فشار بار می‌باشد.

طریقه بالا بردن فشار بار پکیج ایران رادیاتور

برای بالا بردن فشار بار در پکیج ایران رادیاتور و البته سایر دستگاه‌های شوفاژ دیواری معمولا تولید کنندگان در قسمت زیر یک شیر تعبیه کرده اند که برای مشاهده این شیر حتما باید خم شده و زیر دستگاه را ببینید.

این شیر که دارای ولوم گرد پلاستیکی می‌باشد در برخی از مدل‌ها به رنگ مشکی و پشت شیلنگ گاز قرار دارد و در برخی از مدل‌ها نیز به رنگ آبی بوده و سر آن شبیه به سر ماژیک می‌باشد و به صورت مورب یا به عبارتی کج از زیر پکيج خارج شده است.

بعد از اینکه جایگاه این شیر که با نام بازاری شیر پرکن شناخته می‌شود را پیدا کردید برای بالا بردن فشار بار می‌بایست ولوم آن را در خلاف جهت عقربه های ساعت بچرخانید و منتظر باشید به محض اینکه عقربه روی گیج روی 1/5 بار رسید به سرعت آن را ببندید.

دقت کنید که حتماً زمانی محل را ترک کنید که از بسته بودن شیر پرکن مطمئن شده باشید. لازمه بدونید درست بسته نشدن شیر پرکن باعث بالا رفتن فشار بار و نشتی از پکیج می‌شود.

اگر با باز کردن شیر پرکن فشار بار بالا نرفت؟

در تعمیر پکیج ایران رادیاتور اگر فشار بالا نرفت
در تعمیر پکیج ایران رادیاتور اگر فشار بالا نرفت

در مواردی وقتی شیر پرکن را باز می‌کنید و حتی یک ساعت هم منتظر ماندید فشار بار هیچ تغییری نمی‌کند، این مشکل دو دلیل دارد :

  1. کم بودن فشار آب ساختمان
  2. رسوب گرفتن نافی شیر پرکن

در صورت مواجه شدن با این مشکل اگر خودتان احساس کردید فشار آب سرد منزل هم کم می‌باشد قبل از هر کاری بهتره صبر کنید تا پایان شب که مصرف آب کم می‌شود و فشار آب ورودی بیشتر خواهد شد و آن موقع نسبت به بالا بردن فشار بار اقدام کنید.

نکته مهم : در هر صورت اگر دیدید فشار بار بالا نمی‌رود به هیچ عنوان شیر پرکن را باز نگذارید و محل را ترک کنید.

ولی اگر فشار آب ورودی ساختمان خوب است و مطمئن شدید به خاطر کمبود فشار آب نیست باید اقدام به باز کردن و تمیز کردن شیر پرکن نمایید. برای اینکه در مورد این موضوع اطلاعات بیشتری کسب کنید و روش تعمیر شیر پرکن را یاد بگیرید پیشنهاد میکنم مقاله ای که در همین رابطه قبلا منتشر کردیم تحت عنوان علت بالا نرفتن فشار بار پکیج را مطالعه کنید.

اگر پکیج خاموش شد چه کنیم

علت بالا رفتن فشار بار پکیج ایران رادیاتور

باد نداشتن منبع انبساط علت افت فشار پکیج
با افزایش دما فشار نیز بالا می‌رود

با افزایش دما، فشار مدار گرمایش افزایش می‌یابد علت چیست؟

    • – خرابی یا تنظیم نبودن فشار هوای منبع انبساط
    • – مسدود شدن شیلنگ منبع انبساط
    • – متناسب نبودن منبع انبساط با حجم آب مدار گرمایش

علت بالا رفتن فشار پکیج
فشار بار پکیج خود به خود بالا می‌رود

فشار بار پکیج خودبه‌خود بالا می‌رود و از شیر تخلیه آب می‌ریزد؟



    • – راه‌یابی آب مصرفی به مدار گرمایش از طریق شیر پرکن و مبدل مصرفی
    • – سوراخ بودن مبدل ثانویه
    • – تنظیم نبودن فشار باد منبع انبساط
    • – خرابی منبع انبساط
    • – گرفتگی مبدل اصلی
    • – خرابی پمپ
    • – هوا گرفتن مکرر رادیاتورها



در مقاله علت بالا رفتن فشار پکیج به طور مفصل به بررسی این مشکل پرداخته‌ایم. ویدئو زیر را در همین رابطه تهیه کردیم.

زمستانی کردن پکیج ایران رادیاتور مدل L

آموزش تنظیم پکیج ایران رادیاتور و تبدیل حالت تابستانی به زمستانی پکیج ایران رادیاتور

آموزش تصویری تعمیرات پکیج ایران رادیاتور

آموزش جامع تعمیر پکیج ایران رادیاتور

علت گرم نشدن آب مصرفی پکیج ایران رادیاتور

آموزش علت گرم نشدن آب پکیج ایران رادیاتور

علت سرد و گرم شدن آب مصرفی پکیج

علت سرد و گرم شدن آب پکیج

آموزش رسوب زدایی پکیج دیواری

آموزش رسوب زدایی تصویری پکیج ایران رادیاتور

علت خاموش شدن پکیج ایران رادیاتور

علت خاموش شدن پکیج ایران رادیاتور

آموزش رسوب زدایی پکیج ایران رادیاتور

آموزش رسوب زدایی پکیج

آموزش راه اندازی پکیج ایران رادیاتور

آموزش راه اندازی پکیج ایران رادیاتور

علت گرم نشدن رادیاتور پکیج

علت گرم نشدن رادیاتور پکیج

آموزش رسوب زدایی رادیاتور شوفاژ

آموزش رسوب زدایی رادیاتور شوفاژ

برای مشاهده سایر ویدئو های آموزش تعمیر پکیج به لینک زیر مراجعه کنید

فیلم آموزشی تعمیر پکيج
